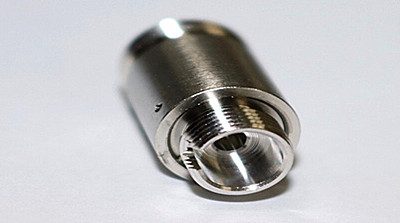

筱曉光子的光纖準直器經過預對準，用于準直從FC/APC接頭光纖出射的光，并具有限制衍射的性能。這些光纖準直器沒有運動部件，結構緊湊，方便集成到已有的裝置中。因為非球面透鏡會產生色差，所以有效焦距(EFL)與波長有關。設計波長是指與理想光束發散角對應的波長。有些設計波長下的準直器具有不同的準直光束直徑。與特定的單模光纖跳線連接時，能夠準直設計波長的光。此外，非球面透鏡鍍兩面都鍍有增透膜，Max. 限度地減少表面反射(請查看增透膜曲線標簽)。對于某些應用，準直器也能用于增透膜波長范圍內的其它波長。請參考每種準直器的理論發散角曲線確定是否適合您的應用。這些準直器的工作穩定范圍從-40°C到93°C。請注意，這些準直器不能在真空中使用。如需定制對準波長、工作溫度或真空兼容性,請聯系我們定制。
● 光纖準直器，帶FC/APC接頭(2.2 mm寬鍵)，用于單模跳線
● 對準波長從405 nm到4.55 μm
● 根據波長不同，準直光束直徑從0.63 mm到4.05 mm
● 每個準直器都經過出廠對準
● 簡化光纖耦合探測系統
● 無磁不銹鋼外殼兼容窄鍵和寬鍵FC/APC插頭
● 光纖放大器
● WDM & DWDM 系統
● 光纖設備
● 光纖激光器
參數 | 單位 | 數值 | 備注 |
焦距指Ding波長 | nm | 1150.00 | 其他波長可以定制 |
插入損耗 | dB | ≤0.2 | 1550nm,30mw,DFB |
校正波長 (nm):
| nm | 1550.00 | @25攝氏度 |
1310.00 | |||
有效孔徑 CA | mm | 5.5 | 全溫：-40-+75℃ |
有效焦距 EFL | mm | 11.0 | |
防護罩直徑 | mm | 11.00 | |
防護罩長度 | mm | 17.1 | |
數字孔徑 NA | N/A | 0.25 | 其他光纖類型可選 |
涂層: | BBAR (1050-1600nm) | ||
連接器 | FC | ||
回波損耗（進光/出光） | dB | ＞60/55dB | |
Max. 操作功率 | W | 2 | |
工作溫度 | ℃ | -5-70℃ | |
存儲溫度 | ℃ | -40-85℃ | |
基底 | D-ZK3 | ||
折射率 nd: | 1.586 | ||
有效焦距/有效孔徑直徑比 | 2.00 | ||
波長范圍 | 1050 - 1600 | ||
RoHS: | 符合標準 | ||
測試光源 | 1550nm LD-PD臺式光源 | ||
封裝尺寸 | 如下圖 | ||
備注：
*.有所指標皆為未不含接頭指標，切僅在以上波長，偏振態和溫度下確保有效
**.指標若有更改，恕不另行通知。

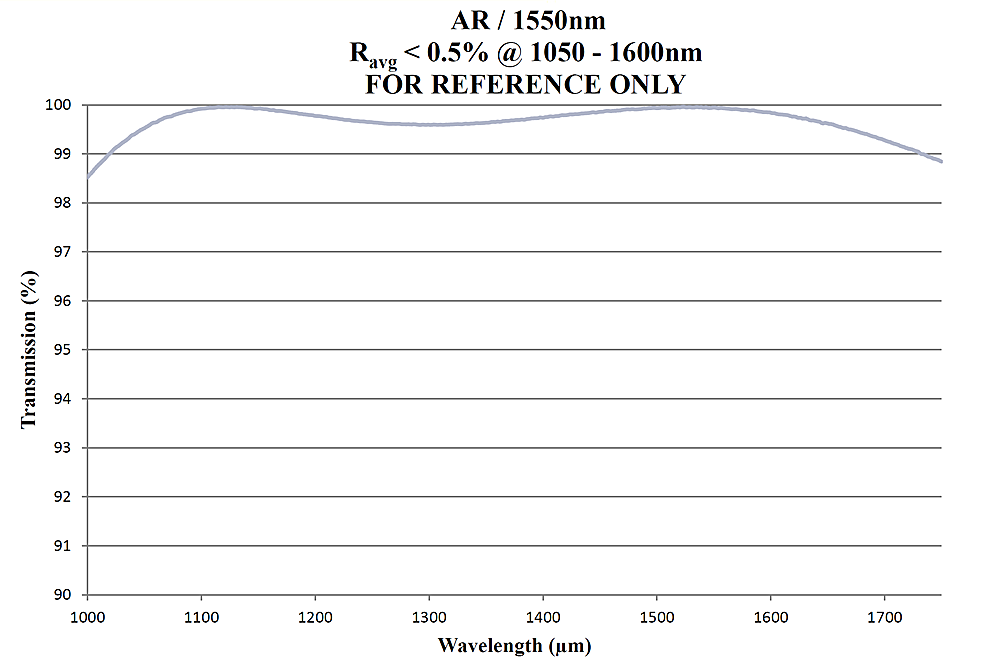

關于鍍膜

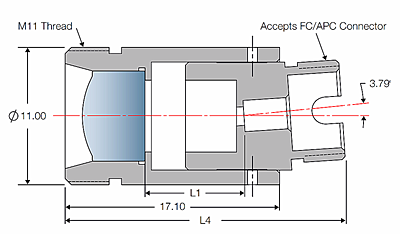

FC/APC尺寸

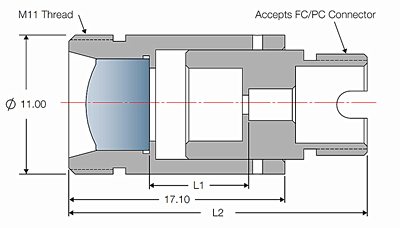

FC/PC尺寸
SMA尺寸

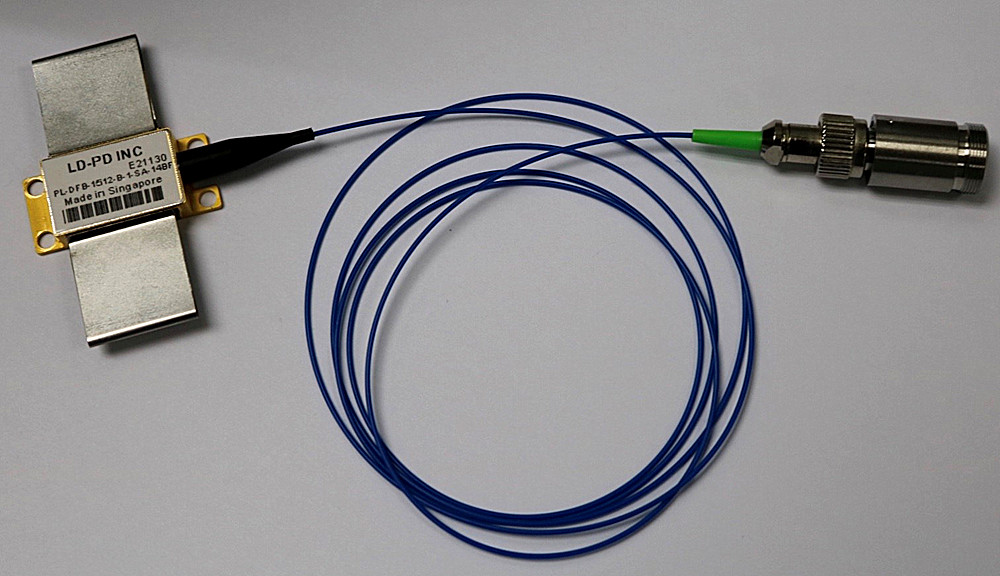

如何使用
型號
NIR-CLM- W□□□□-S○- XX
W□□□□：Wavelength
0850:850nm
0980:980nm
*****
1064:1064nm
1310:1310nm
1550:1550nm
S○：NA&EFL
N3E10=NA0.37,EFL=10.1mm
N5E8= NA0.5,EFL=8mm
N4E6=NA0.4,EFL=6.24mm
N2E11=NA0.25,EFL=11mm
N1E15=NA0.16,EFL=15.29mm
XX: Connector Type
FA= FC/APC
FP= FC/PC
SA=SMA
