NS超快系列（NF）光纖開關基于技術上認可電光配置，具有低光損耗、寬溫度運行、內置雙晶補償和偏振不敏感等特點。NS光纖開關滿足連續運行超過25年和非機械超高可靠性（通過Telcordia和太空認證）的苛刻的開關要求。NF系列開關配有電子驅動器，具有5V TTL控制信號SMA輸入和標準110-220 VAC電源輸入電纜。
產品特點
低損耗
高可靠性
高功率
雙向
產品應用
激光系統
量子系統
儀器
NS P系列光開關 | Min. 值 | 典型值 | Max. 值 | 單位 |
| 插入損耗 1 1900-2200nm | 0.8 | 1.8 | dB | |
| 插入損耗 1 1260-1650nm | 0.6 | 1.0 | dB | |
| 插入損耗 1 960-1100nm | 0.8 | 1.3 | dB | |
| 插入損耗 1 780-960nm | 1.2 | 1.5 | dB | |
| 插入損耗 1 520-680nm | 1.5 | 2.3 | dB | |
| 串擾2 單級 | 15 | 20 | 30 | dB |
| 串擾2 雙級 | 30 | 35 | 45 | dB |
| 偏振相關損耗PDL（SMF光開關） | 0.15 | 0.3 | dB | |
| 偏振模式色散PMD（SMF光開關） | 0.1 | 0.3 | ps | |
| ER (PMF光開關)） | 18 | 25 | - | dB |
| 插入損耗溫度相關性 | 0.25 | 0.5 | dB | |
| 回波損耗 | 45 | 50 | - | dB |
| 響應時間 3（上升） | 5 | 8 | 10 | ns |
| 響應時間 3（下降） | 5 | 8 | 10 | ns |
| Min. 脈沖寬度 | 90 | ns | ||
| 驅動重復頻率 5 | DC | 2 | MHz | |
| 光功率限制4 正常功率版本 | 300 | mW | ||
| 光功率限制4 高功率版本 | 5 | W | ||
| 工作溫度 正常情況 | -5 | 75 | ℃ | |
| 工作溫度 特殊 | -40 | 100 | ℃ |
[1] 在沒有連接器的情況下測量。
[2] 串擾在20kHz下測量，并且可能在較高的重復率下降低。
[3] 對于單級方法，其定義為10%-90%光強度之間的上升或下降時間。它可能在雙階段方法中降級。
[4] 定義為1310nm/1550nm。對于較短的波長，處理能力可能會降低，請與我們聯系以獲取更多信息。
[5] 驅動器在特定頻率范圍內進行優化，以在重復頻率>500kHz時達到指Ding的串擾和上升/下降時間。規范不包括幾個共振頻率點。

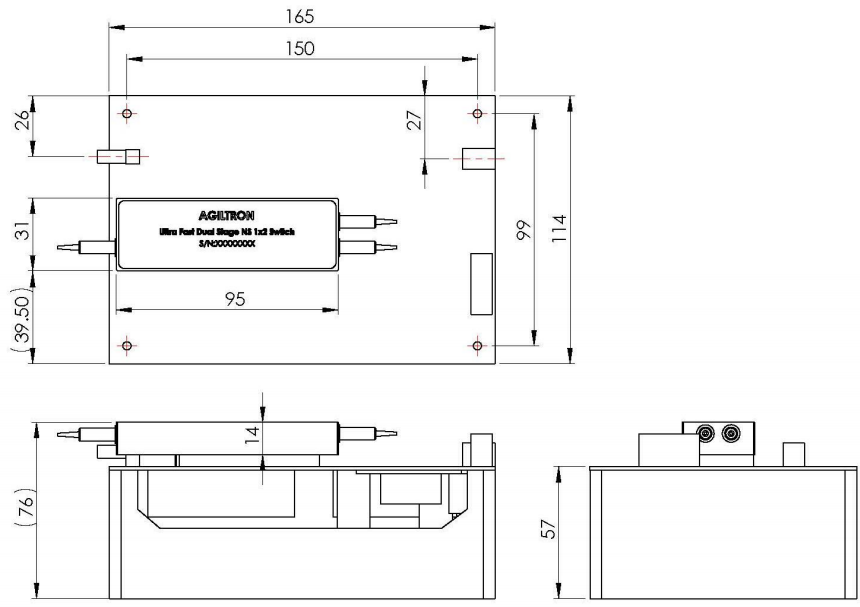

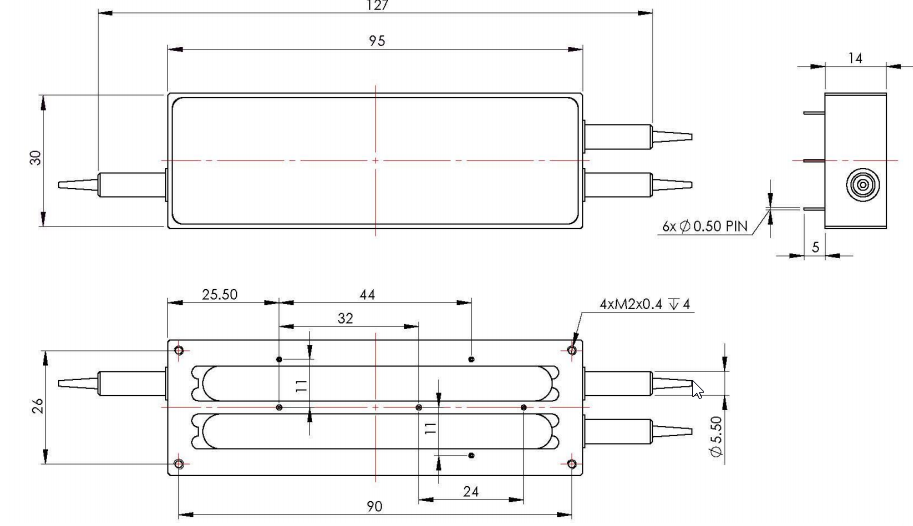

機械尺寸

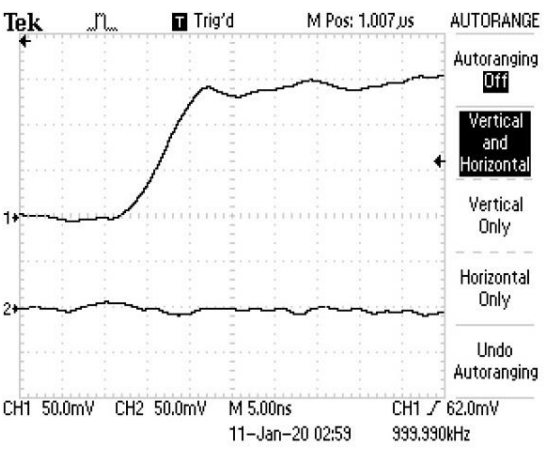

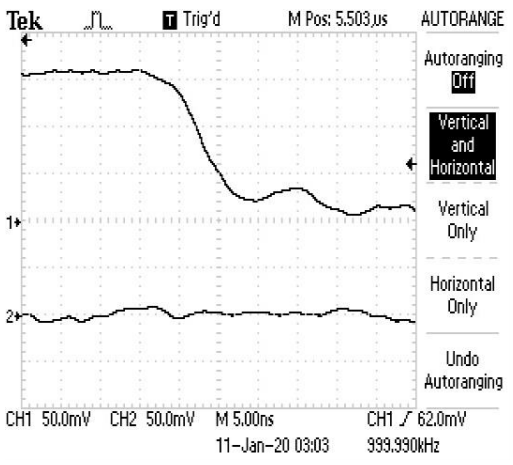

典型上升和下降光開關剖面（5ns）

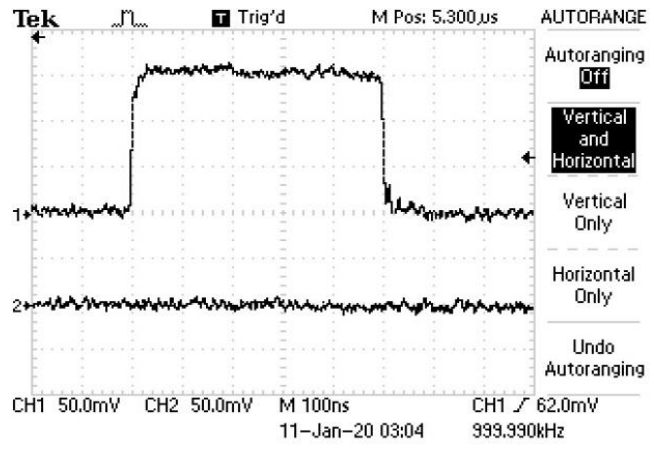

典型光開關重復剖面（1MHz）

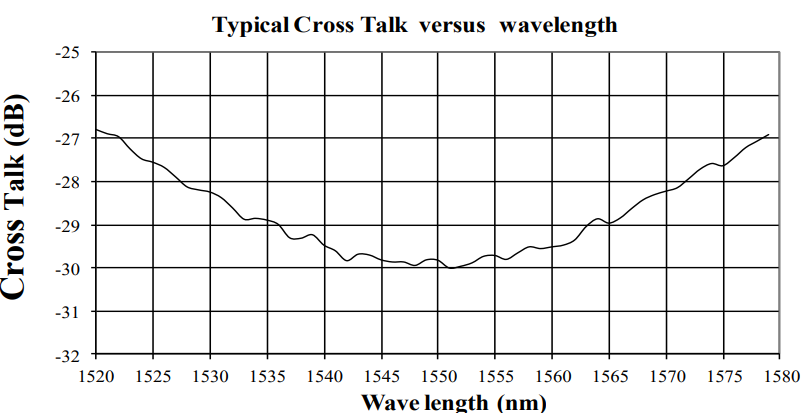

典型波長相關曲線

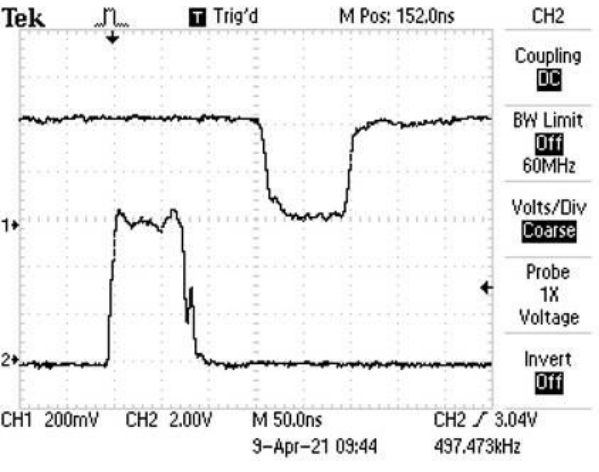

典型窄脈沖產生
電氣傳動規范
控制信號輸入：通過SMA連接器0-5V
驅動器中的電源：110-220 AC
驅動器功耗：<10W

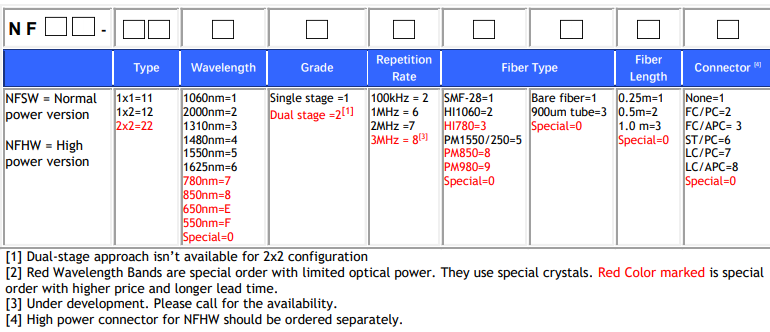

型號示例
[1] 雙階段方法不適用于2x2配置
[2] 紅色波段是光功率有限的特殊波段。他們使用特殊的晶體。紅色標記是價格更高、交貨期更長的特殊訂單。
[3] 正在開發中。請致電詢問是否有空。
[4] NFHW的大功率連接器應單獨訂購。
