20米長光程氣體吸收池可應用于光譜分析檢測，主要采用了Herriot氣室結構，還有穩定的光學封裝結構，主要是氣室腔體，凹面反射鏡，標準光纖接頭，防震底座和氣體進出口。獨te的懸浮路設計，可以保證氣室的震動和溫度穩定性，在各種復雜環境中可以對氣體吸收線實時監測。具備超低系統噪聲，方便于痕量氣體分析。
● 光纖信號輸入，探測器射頻輸出
● 氣室結構穩定，可有效防止震動和溫度影響
● 氣體結構緊湊，體積小便于攜帶
● 結構體積較小
● TDLAS 測量系統
● 超高精度氣體檢測儀表
氣室參數
參數 | 條件 | 技術規格 |
有效光程 | --- | 20m |
氣體容積 | --- | 571mL |
外型尺寸 | --- | 314mm*89mm*104mm |
波長范圍 | --- | 1960~2370nm |
氣體接口 | --- | 直通Φ6快速插頭 |
光學接口 | --- | FC/APC |
插損 | λ=2064nm，T=22℃ | ≤2dB |
飽和光功率 | λ=2064nm，T=22℃ | ≤4mW |
產品總重 | --- | 約為2700g |
工作溫度 | --- | -10℃~+85℃ |
儲存溫度 | --- | -40℃~+85℃ |
漏率 | --- | 10-7 |
耐壓 | --- | 0.7MPa |
探測器參數
參數 | 符號 | 條件 | 指標 | 單位 |
正向電流 | If | --- | ≤4 | mA |
反向電流 | Vr | --- | ≤1 | V |
暗電流 | Id | Tc=+22℃、VR=0.5V | ≤4 | uA |
結電容 | Ct | VR=0V、f=1MHz | ≤100 | pF |
技術參數 | 指標 |
信號帶寬 | 5MHz |
輸出電壓 | ±10V（高阻）、±5V（50Ω負載） |
信號輸出接口 | SMA |
供電電源 | ±12V |
實驗室測試

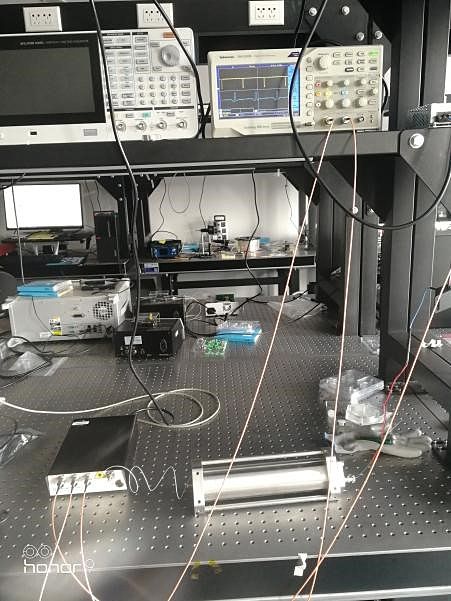

一、測試儀器連接及步驟
步驟：
1、安裝2004nm激光器，激光器輸出光纖連接20米長光程氣室的一端光纖
2、20米氣室的另一端光纖接入探測器
3、用BNC轉SMA線連接探測器和示波器
打開激光器，調節電流和溫度，在示波器上看CO2分子的二次諧波吸收譜線
二、測試結果及分析驗證：

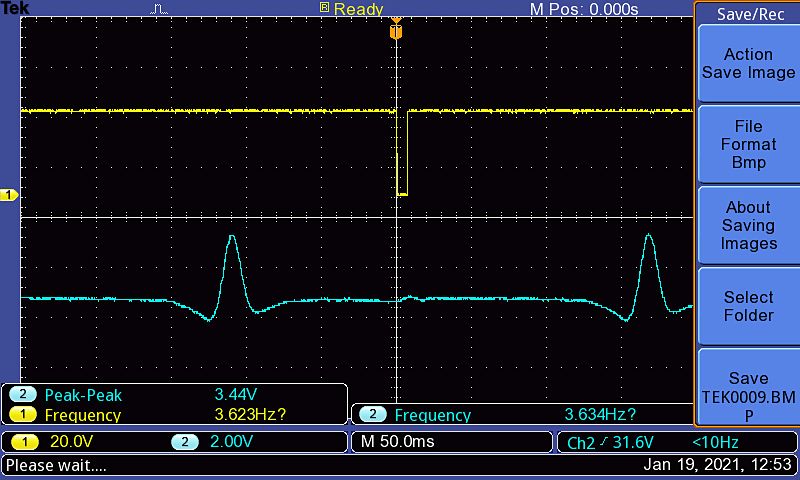

我們通過調節激光器的電流和溫度，使激光波長掃過CO2分子在2004nm左右的吸收峰，測得二次諧波吸收譜線如下圖所示

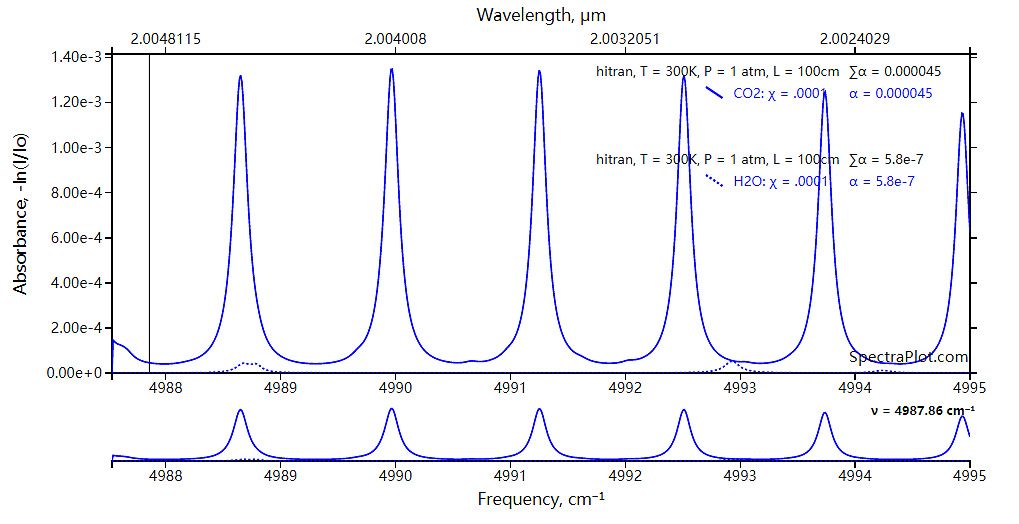

為了驗證是CO2分子的吸收我們查詢了Hritral數據庫的參數如下
我們可以看到，數據庫里和我們測得的示波器上的吸收峰正好對應，由此也驗證了我們示波器上的吸收譜就是CO2分子的吸收。

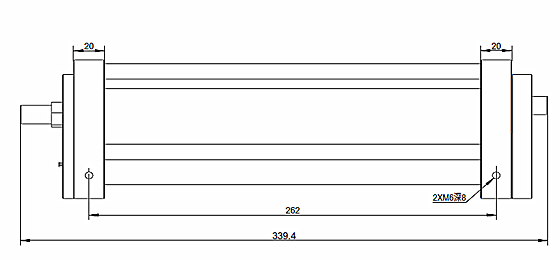

氣室機械尺寸(單位mm)

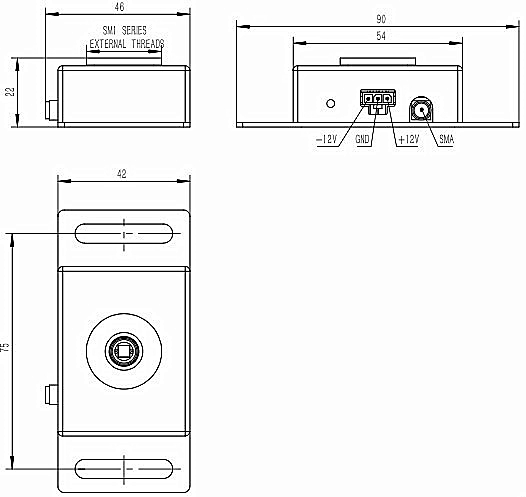

探測器尺寸(單位mm)
PL-20-S3-AR6-FSA
光程：20: 20米
材質：S3: SUS304
氣體口直徑：AR6: 6mm
光纖及連接頭：FSA: SM2000，F(xiàn)C/APC
