首頁/ 產品中心 / 光電探測器 / MCT碲鎘汞探測器/ 碲鎘汞 MCT(HgCdTe) 中紅外光電導探測器 1-16um

EOT 太赫茲 VCSEL 光纖定制橫河光譜儀 TDLAS EDFA 觀察鏡干涉儀超快激光器中紅外相機 光束質量分析儀光譜分析 TDLAS

1-12um MCT非冷卻光電導探測器 PC系列

響應波長范圍 1-12μm；最佳波長 10.6μm；相對響應強度≥9*10^6cm*HZ^(1/2)/w@10.6μm；光敏面大小 1x1mm；

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : E80040132
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

華北西南東北 Moli
13061644116 同微信可掃碼
info@microphotons.com

西北華中華東華南 Daisy
18602170419 同微信可掃碼
info@microphotons.com

下載
總覽
產品特點
產品應用
通用參數
型號參數
相關產品
加到詢價單⁺

文檔下載 ?

產品文檔

1-12um中紅外非冷卻光浸沒式MCT光電導探測器 PCI系列.pdf_(?)

產品總覽

PC系列是基于復雜MCT異質結構的非冷卻紅外光電導探測器，具有優秀的性能和穩定性。器件在λ_opt時達到佳性能。設備應該在優秀的偏置電壓和電流讀出模式下工作。由于1/f噪聲，在低頻時探測器性能降低。1/f噪聲角頻率隨截止波長增大而增大。

型號參數

產品特點

● 可探測中紅外波段范圍1-12μm

● 涵蓋0.05/0.1/0.25/0.5/1/2/3/4mm多種尺寸方形探測元件

● 配備專用前置放大器

● 提供BNC和TO39兩種封裝形式

產品應用

● 中紅外氣體分析

● 中紅外激光探測

參數	探測器型號
	PC-5		PC-6		PC-9		PC-10.6
有源元件材料	外延MCT異質結構
z佳波長（μm）	5		6		9		10.6
相對響應強度D* (λ_peak,20kHz),cm·Hz^1/2/W	≥1.5×10⁹		≥7.0×10⁸		≥1.0×10⁸		≥1.9×10⁷
相對響應強度D* (λ_opt,20kHz),cm·Hz^1/2/W	≥1.0×10⁹		≥3.0×10⁸		≥2.0×10⁷		≥9×10⁶
電流響應度-活性面積長度乘積Ri(λ_opt)·L,A·mm/W	≥0.07		≥0.02		≥0.003		≥0.001
時間常數T，ns	≤5000		≤500		≤10		≤3
1/f噪聲角頻率fc,Hz	≤10k						≤20k
偏置電壓-有功面積長度比V_b/L,V/mm	≤4.5		≤4.0		≤3.6		≤3.0
電阻R,	≤1200		≤600		≤300		≤120
感光面尺寸A,mm×mm	0.05×0.05，0.1×0.1，0.25×0.25，0.5×0.5，1×1，2×2，3×3，4×4
包裝	TO39	BNC	TO39	BNC	TO39	BNC	TO39	BNC
接收角	～90°	～120°*	～90°	～120°*	～90°	～120°*	～90°	～120°*
		～124°**		～124°**		～124°**		～124°**
窗口	無

備注：

*:孔徑C直徑4mm

**:孔徑C直徑6mm

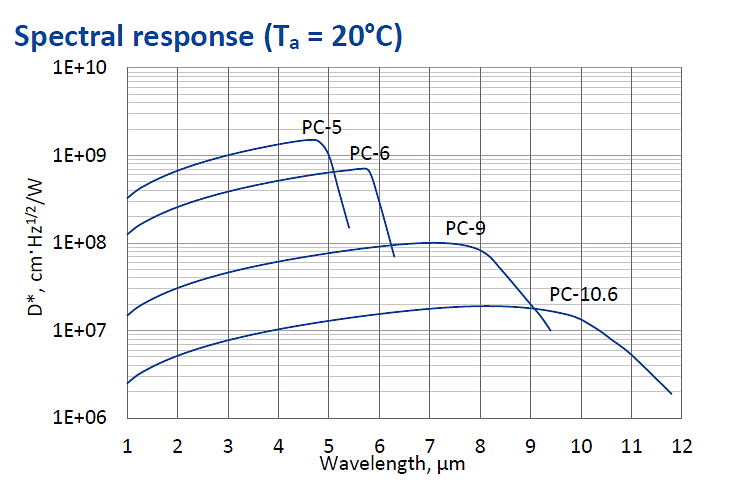

20℃探測器的光譜響應曲線

封裝及尺寸

單位

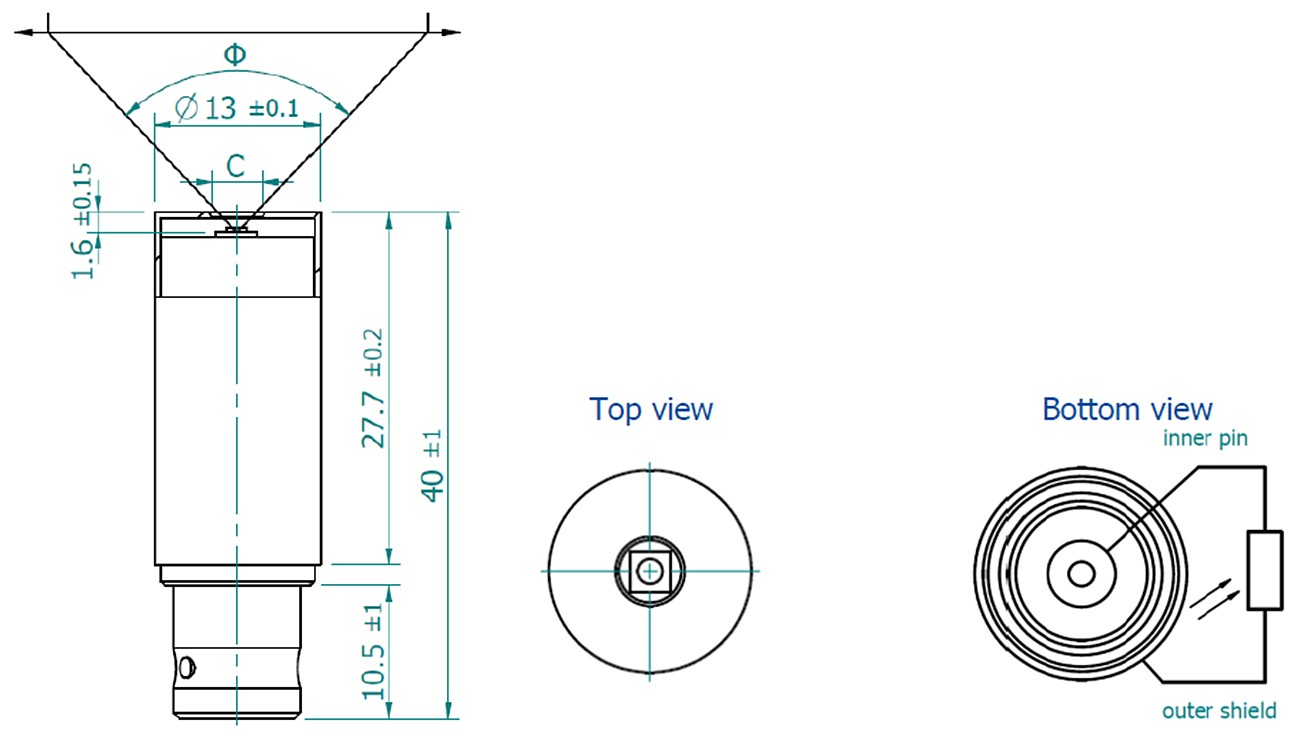

BNC封裝尺寸圖

參數	數值
有效面積，mm*mm	0.05×0.05-2×2	3×3-4×4
孔徑，mm	Φ4	Φ6
接收角Φ	~102°	~124°

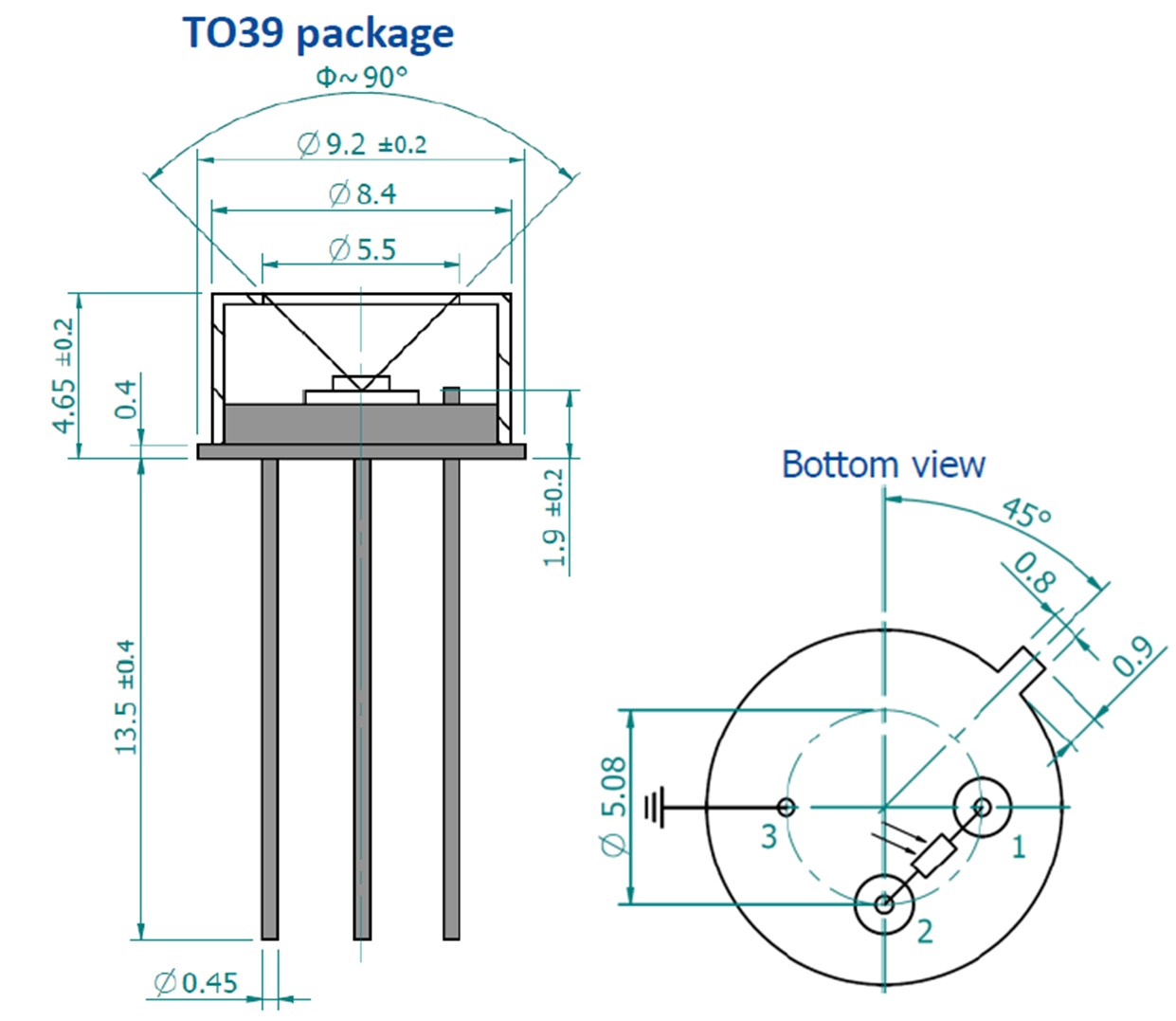

TO39封裝尺寸圖

TO39引腳定義

引腳接口定義	引腳號
探測器	1,2
接地	3

其它型號

名稱	型號貨號	描述	參數	價格
1-12um 中紅外非冷卻光浸沒式MCT光電導探測器 PCI系列	E80040133 庫存/貨期:請咨詢客服	響應波長范圍 1-12μm；峰值波長5μm；相對響應強度≥4×10^9 cm?Hz^(1/2)/w@5μm；光敏面2×2mm^2；無光學窗口；帶有超半球微型砷化鎵透鏡以實現光學浸沒	光譜響應: 1-12um 感光規格: 2x2mm	聯系客服或提交詢價單
1-14um MCT兩級熱電冷卻紅外光電導探測器	E80040134 庫存/貨期:請咨詢客服	響應波長范圍1-14μm；最佳波長6μm；相對響應強度 3.0×10^9cm*HZ^(1/2)/w@6μm；光敏面大小1x1mm；	光譜響應: 1-14um 感光規格: 1x1mm	聯系客服或提交詢價單
1-15um MCT中紅外光電導探測器三級熱電冷卻 PC-3TE系列	E80040135 庫存/貨期:請咨詢客服	響應波長范圍 1-15μm；最佳波長 9μm；相對響應強度≥1.0×10^9cm*HZ^(1/2)/w@9μm；光敏面大小 1x1mm；	光譜響應: 1-15um 感光規格: 1x1mm	聯系客服或提交詢價單
1-16um MCT四級熱電冷卻紅外光電導探測器 PC-4TE系列	E80040136 庫存/貨期:請咨詢客服	響應波長范圍 1-16μm；最佳波長 9μm；相對響應強度 2.0×10^9cm*HZ^(1/2)/w@9μm；光敏面大小1x1mm	光譜響應: 1-16um 感光規格: 1x1mm	聯系客服或提交詢價單
1-15um 中紅外光浸沒式MCT兩級TE冷卻光電導探測器 PCI-2TE系列	E80040137 庫存/貨期:請咨詢客服	響應波長范圍 1-15μm；峰值波長 5μm；相對響應強度≥2×10^10 cm?Hz^(1/2)/w@5μm；光敏面積 2×2mm^2；抗反射涂層窗口；帶有超半球微型砷化鎵透鏡以實現光學浸沒	光譜響應: 1-15um 感光規格: 2x2mm	聯系客服或提交詢價單
1-15um 中紅外光浸沒式MCT三級TE冷卻光電導探測器 PCI-3TE系列	E80040138 庫存/貨期:請咨詢客服	響應波長范圍 1-15μm；最佳波長 9μm；相對響應強度≥6.2×10^9 cm?Hz^(1/2)/w@9μm；光敏面 2×2mm^2；抗反射涂層窗口；帶有超半球微型砷化鎵透鏡以實現光學浸沒	光譜響應: 1-15um 感光規格: 2x2mm	聯系客服或提交詢價單
1-16um 中紅外光浸沒式MCT四級TE冷卻光電導探測器 PCI-4TE系列	E80040139 庫存/貨期:請咨詢客服	響應波長范圍1-16μm；最佳波長 9μm；相對響應強度≥1.0×10^10 cm?Hz^(1/2)/w@9μm；光敏面 2×2mm^2；抗反射涂層窗口；帶有超半球微型砷化鎵透鏡以實現光學浸沒	光譜響應: 1-16um 感光規格: 2x2mm	聯系客服或提交詢價單
1-15um 中紅外光浸沒式MCT兩級TE冷卻光電導探測器 PCI-2TE系列 TO8	E80040501 庫存/貨期:請咨詢客服	響應波長范圍 1-15μm；峰值波長 5μm；相對響應強度≥2×10^10 cm?Hz^(1/2)/w@5μm；光敏面積 1×1mm^2；抗反射涂層窗口；帶有超半球微型砷化鎵透鏡以實現光學浸沒；TO8型封裝	光譜響應: 1-15um 感光規格: 1x1mm	聯系客服或提交詢價單
1-15um 中紅外光浸沒式MCT兩級TE冷卻光電導探測器 PCI-2TE系列 TO8(帶砷化鎵透鏡)	貨號無	響應波長范圍 1-15μm；峰值波長 9μm；相對響應強度≥4×10^9 cm?Hz^(1/2)/w@5μm；光敏面積1×1mm^2；抗反射涂層窗口；帶有超半球微型砷化鎵透鏡以實現光學浸沒	光譜響應: 1-15um 感光規格: 1x1mm	聯系客服或提交詢價單
