工作波長：515nm/532nm 傳輸帶寬 (衰減<100dB/km)：200nm 傳輸效率＞85% 色散@工作波長：1±0.5ps/nm.km 入射光束要求：3±0.2mm 最大輸入功率：50W 可應用于515nm/532nm等飛秒和皮秒高功率激光器光纖光束傳輸系統
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80151800 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |

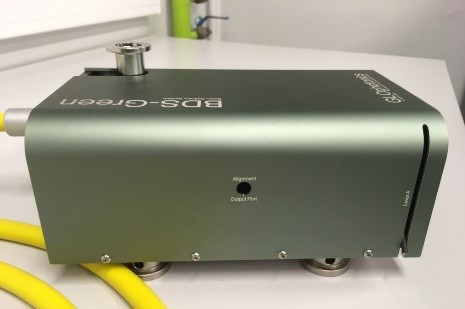

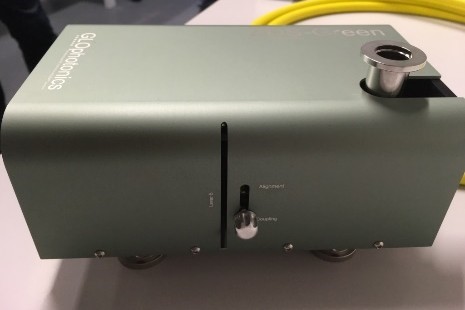

GLOphotonics BDS飛秒超快激光光纖光束傳輸系統基于空芯光子晶體光纖技術，用于常見波長的高功率超快激光器的光纖傳導。該設備具有設計緊湊、承載功率高、低損耗、低失真、近單模傳輸?shù)忍匦?，可?yīng)用于532nm、800nm、1064nm、1.5μm、2μm等飛秒和皮秒高功率激光器光纖傳導，傳導距離可至5m以上。
產品特性：
與大多數USP激光器兼容的接口
光纖內填充氣體和真空處理
優秀的散熱能力
對用戶友好的激光耦合效果
532nm/800nm/1064nm/1.5μm/2μm覆蓋
設計緊湊，承載功率高
低損耗、低失真
近單模傳輸
用戶友好的預對齊
超短脈沖激光器-高峰值功率
低損耗-低失真
典型應用:
超快激光微加工
激光醫療
生物成像
光學性質 | |
工作波長 | 515 nm / 532 nm |
衰減量 | <100 dB/km |
色散@工作波長 | 1 ps/nm/km ± 0.5 |
傳輸頻帶***衰減小于100db /km | >100 nm |
* *輸入光束要求 | 3 mm ± 0.1 |
彎曲損耗@ 20cm彎曲半徑 | < 1 dB |
Glophotonics BDS飛秒超快激光光纖光束傳輸系統參數規格：
型號 | BDS-Green | BDS-Ti:Saph | BDS-Yb&NdYag | BDS-Er | BDS-2μm |
工作波長 | 515nm/532nm | 780nm/800nm | 1030nm/1064nm | 1550nm | 2μm |
傳輸帶寬 (衰減<100dB/km) | 200nm | 100nm | 300nm | 400nm | >350nm |
傳輸效率 | >85% | ||||
色散@工作波長 | 1ps/nm.km±0.5 | ||||
入射光束要求 | 3mm±0.2 | ||||
出射光束質量 | M2<1.3 | ||||
大輸入功率 | 50W | ||||
大能量@亞皮秒脈沖 | <500μJ* | ||||
彎曲損耗@ 20cm彎曲半徑 | <1dB | ||||
光纖長度 | 2m, 3m, 5m | ||||
氣體/真空連接 | KF16 | ||||
光纖保護 | 13mm PU管 | ||||
小彎曲半徑 | 20cm | ||||
輸出 | 準直兼容的密封圓形腔 | ||||
*小于40W功率時無需水冷；
**使用時需用真空泵排凈注入裝置內的空氣，避免空氣中的非線性效應；
