全波段TSL是一種全波段、高性能可調諧激光系統，涵蓋1260至1680nm（O波段至U波段）的超寬調諧范圍。該系統將多達四個Santec可調諧激光器（TSL-550和TSL-710）與光開關模塊（OSU-100）和控制軟件結合在一起。完整的全波段TSL具有優異的性價比、高波長精度和快速掃描功能，可用于研發和生產環境。全頻段TSL可以通過GPIB和USB在PC上使用自定義GUI輕松控制。
全波段TSL可配置Santec的掃描測試系統硬件，以在1260至1680nm的整個調諧范圍內提供WDL測量。
特點
寬波長范圍1260-1680nm
無跳模波長掃描
100nm/s掃描速度
通過獨傢軟件輕松自動操作
應用
光學元件特性
光纖傳輸測試
光子材料特性
光學光譜

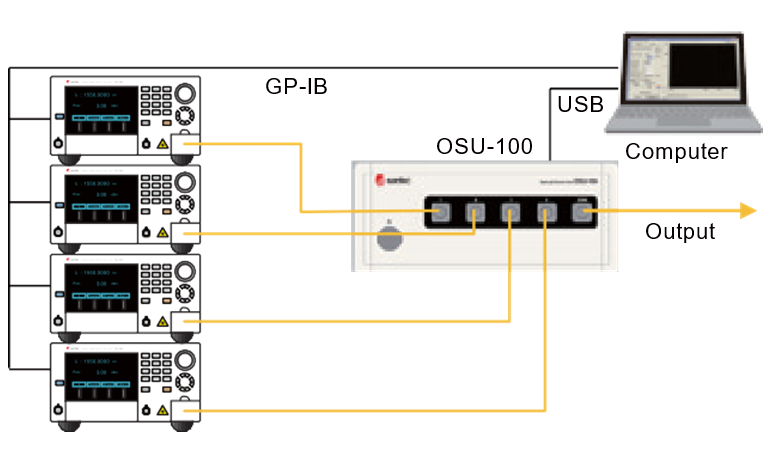

型號配置

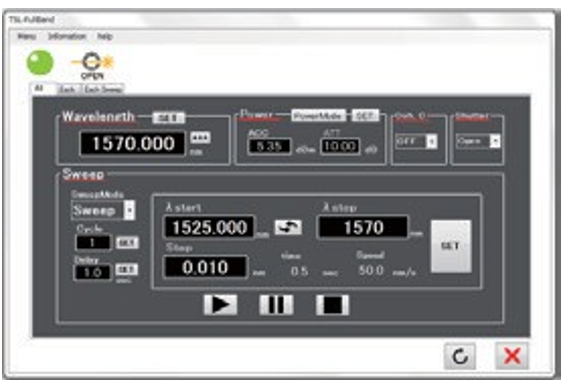

控制軟件

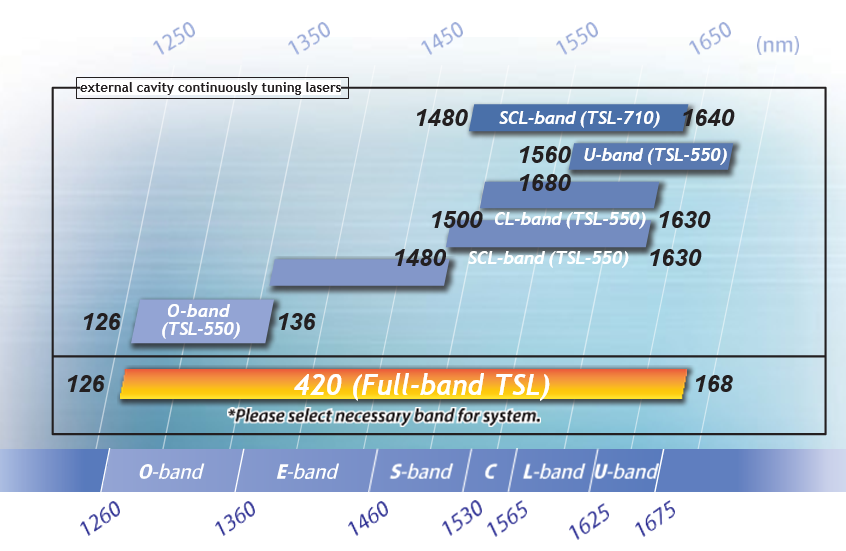

波長范圍
規格
類別 | 參數 | 單位 | 性能 | |
可調諧激光器 | 所有規格 | - | 請參考TSL-550或TSL-710目錄 完整規格 | |
光開關OSU-100 | 波長調諧范圍 | nm | 1260-1680 | |
Max. 調諧范圍 | nm | 420 | ||
插入損耗*1 | dB | <3 (typ. 1.5) | ||
插入損耗穩定性 *2 (typ.) | dB | ±0.01 | ||
重復性（典型） | dB | ±0.01 | ||
串擾（典型） | dB | -55 | ||
Max. 輸入功率（光學） | mW | 300 | ||
回波損耗(typ.) | dB | >50 | ||
壽命（典型） | cycle | > 100,000,000 | ||
切換時間（典型） | ms | 5 | ||
光纖 | - | PMF *3 | ||
光輸出連接器 | - | FC / APC or SC / APC | ||
通信 | - | USB (USB 2.0 High Speed) | ||
環境 | 溫度 | ℃ | 15 to 35 | |
濕度 | % | < 80 (non-condensing) | ||
電源 | - | AC 100-240V±10%, 50 / 60Hz | ||
尺寸(W×H×D) | mm | 210 x 88 x 350 | ||
質量 | kg | 3.1 | ||
*所有規格的前提是在1小時預熱后。
*1: From 1260 to 1630nm
*2: 1小時預熱。 ± 0.5°C內。
*3: 在保偏的情況下, 偏振消光比 17dB (典型值),偏光軸與連接器鑰匙保持一致的情況下。

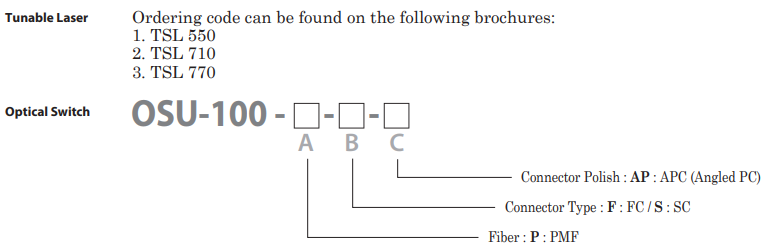

訂購代碼
| 名稱 | 型號貨號 | 描述 | 參數 | 價格 |
|---|
