工作波長：1030nm；反射率：99.98%；入射角度：0deg；GDD negative： -500 fs2； 尺寸：圓形 12.7X6.35mm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80160149 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
GIRES-TOURNOIS-INTERFEROMETER (GTI)啁啾反射鏡用于短脈沖激光器（如Yb:YAG或Yb:KGW激光器）中的脈沖壓縮。筱曉還為鈦寶石波長范圍和其他近紅外光譜范圍的飛秒激光提供GTI反射鏡。與棱鏡壓縮器相比，GTI反射鏡減少了腔內損耗。
產品 | 110954 |
類型 | 啁啾鏡 |
激光分類 | PS-激光光學 fs-激光光學 |
激光器類型 | Yb：YAG-激光 |
材質 | 康寧 7980 2F 或同等水平 |
涂層材料（正面） | 115183 |
形狀 | 圓形 |
直徑(?) | 12.7(-0.1 mm) |
厚度 | 6.35 mm (±0.1 mm) |
| 平行度 Parallelism | 5? |
光學參數 | 正面(S2) | 光學參數 | 背面(S1) |
形狀 | 平面 | 形狀 | 平面 |
倒角 Chamfer | 0.3 mm (±0.1 mm) | 倒角 Chamfer | 0.3 mm (±0.1 mm) |
測試區 ?e | 10 | ||
曲面容差 | 3/-(0.2) [L/10 reg. @546.1nm] | ||
清潔度 | 5/2x0.025; L1x0.004 |
涂覆層規格 | |
正面 (S2) (115183) | 背面 Uncoated |

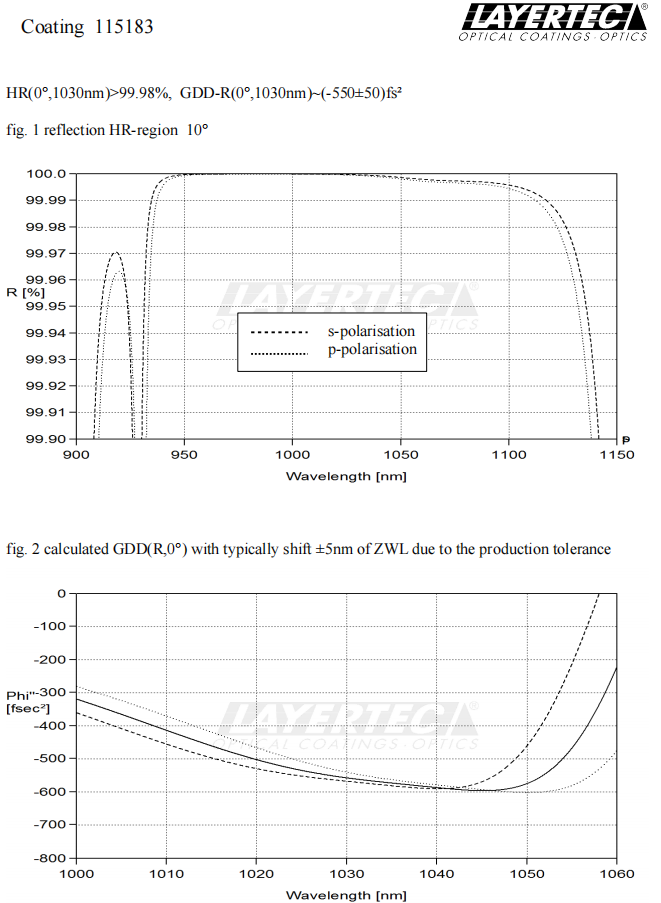

1st?工作范圍 HRu(6°,1030nm)>99.98%, GDD=-550fs2 | |
類別 高反射 High Reflectance 偏振 unpol. 入射角 0° 波長范圍 1030 nm HR 99.98% GDD negative -550?fs2 |

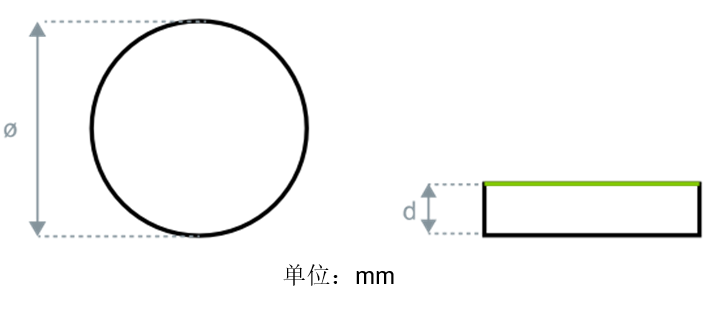

定制尺寸參考圖：
特點
?非常高的反射率
?中心波長、帶寬和GDD符合客戶規格請注意，帶寬和GDD是緊密相連的。
?負GDD的高值會導致非常窄的帶寬光譜
?公差為中心波長的±1%。
?內部設計計算和測量能力（GDD 250–1700 nm，CRD 210–1800 nm的反射率測量）
產品應用
● 脈沖壓縮
● 超快激光器
● 光通道診斷
相關測試
GTI?-?MIRRORS 應用在Yb:YAG?- AND Yb:KGW-?LASERS
圖4:GDD（0°-10°，1030 nm）~-700 fs2的后側GTI后視鏡的GDD光譜。反射鏡通過正面有AR涂層的基板進行照射。背面GTI反射鏡對表面污染不敏感，表面污染有時會扭曲正面GTI反射鏡的GDD光譜
圖5HR 1030 nm / 0-5° GDD -2900 fs2
1030 nm: R > 99.95%, GDD (R) ±500 fs2 (IBS-coating)
GTI啁啾鏡光損耗測試
GTI反射鏡的涂層均勻性和再現性
訂購信息：
GTI- □□□□-☆-▽
□□□□: 尺寸
126: 直徑：12.7X厚度6.35mm
*****
256: 直徑：25.4X厚度6.35mm
508:直徑：50.8X厚度8mm
其他
☆ : GDD
-500: GDD -500 fs2
-1000:GDD -1000 fs2
-2500: GDD -2500 fs2
▽: Operation Wavelength Range
980: 980nm
1030: 1030nm
2000:2000nm
