3環偏振控制器；SMF-28E光纖；FC/APC接頭
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80150204 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
手動偏振控制器利用了應力誘導雙折射原理來產生三種獨立的波片(光纖延遲器)，通過將單模光纖繞三個獨立的線盤上，來改變單模光纖中透射光的偏振狀態三旋轉槳偏振控制器串聯了一個1/4波片，一個半波片和一個1/4波片，能把任意偏振態變?yōu)槠渌我馄駪B(tài)。前面這個四分之一波片將輸入光的偏振態轉換成線偏振態。半波片旋轉線偏振光，最后一個1/4波片可以將線偏振光的偏振狀態變成任意的偏振態。因此，調節三個槳(光纖延遲器)可以很大的波長范圍內(500至1600 nm)完quan控制的輸出光的偏振態。
● 低插入損耗
● 接近零回波
● 全光纖結構
● 寬工作波段
● WDM 系統
● 光纖傳感系統
● 光傳輸系統
● PDL測量

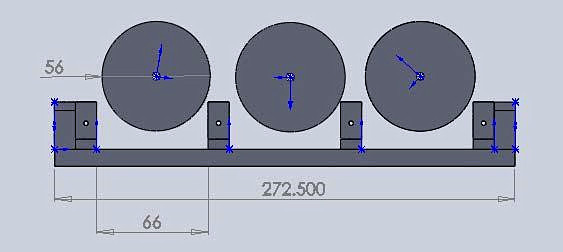

機械式三環偏振控制器結構示意圖（單位 mm）

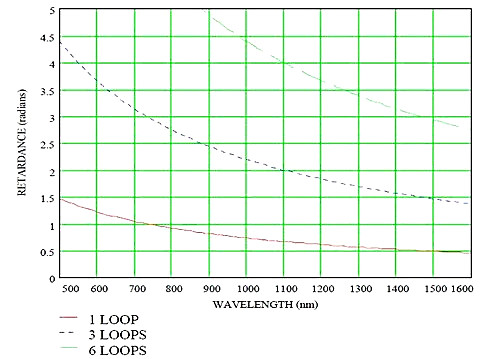

偏振控制器單環延遲度與波長、繞環圈數的關系
（測試單位：光纖環直徑 56mm，光纖包層直徑 125μm）
舉例：偏振控制器光纖環固定直徑為 56mm，將包層直徑為 125μm 的單模光纖繞在其中；當 λ=1550nm，環繞圈數 loop=1 時，該環相當于 λ/2 波片；當 λ=1550nm，環繞圈數 loop=3 時，該環相當于 3λ/2 波片。
型號說明
NIR-3LPC-XX
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
