通道數：32CH；波長：532±20nm；插入損耗(Max) IL： ≤3.5dB (含頭) ；回波損耗RL：≥35dB；重復性：≤0.05dB；串?dāng)_：≥35dB；光纖類型：G657A1 、G657A2；套管類型：0.9mm；光纖長度：1m±0.05m (不含頭)；連接頭類型：FC/APC
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : A80150607 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |
筱曉光子的 MEMS 1x32 光開關是基于 MEMS (微機電系統)技術 的一種允許在單個輸入光和 32 個輸出光之間進行信道選擇的光開關，具有尺寸小、壽命長和可靠性穩定等特點，被廣泛應用于 OADM 和 OXC 等光網絡領域。
主要規格
參數 | 單位 | SM |
通道數 | CH | 32 |
波長 | nm | 532±20 |
插入損耗(Max) IL | dB | ≤3.5 (含頭) |
回波損耗 RL | dB | ≥35 |
重復性 | dB | ≤0.05 |
串?dāng)_ | dB | ≥35 |
偏振相關損耗 PDL | dB | ≤0.15 |
波長相關損耗 WDL | dB | ≤0.3@CWL±30nm, 23℃ |
溫度相關損耗 TDL | dB | ≤0.3 |
工作溫度 | ℃ | -5~70 |
存儲溫度 | ℃ | -40~85 |
切換響應時間 | ms | ≤20 |
壽命 | Cycle | ≥1×109 |
驅動電壓 | V | 5~12V |
光纖類型 | -- | G657A1 、G657A2 |
套管類型 | -- | 0.9mm |
光纖長度 | -- | 1m±0.05m (不含頭) |
連接頭類型 | -- | FC/APC |
端口控制類型 | TTL (并口和串口) | |
注:
1. 以上測試損耗(IL)是基于 23℃下測試的結果，
2. 重復性數據是基于 100 cycle 重復測試的結果。

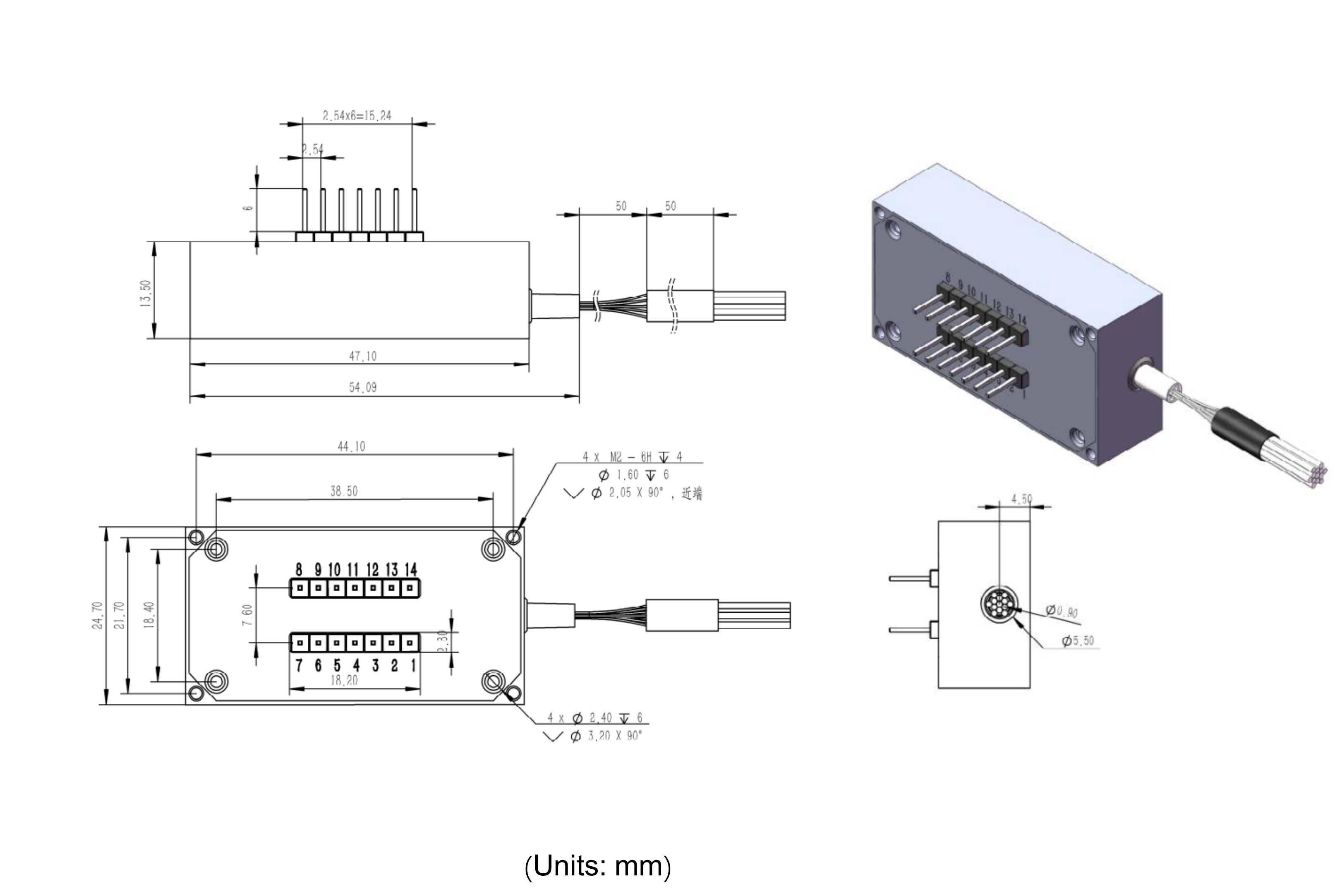

尺寸
尺寸小
重復性高，穩定性好
I2C 并行或 RS232 串行控制接口
符合 GR- 1073, GR- 1209 和 GR- 122標準
光網絡監測
數據中心
光纖傳感
