LDRVMLN是一款用于蝶形半導體激光二極管的電流驅動與溫度控制模塊。其主要功能包括：控制激光器內部溫度、產生恒流信號驅動激光器，并可將外部輸入電壓信號轉換為電流驅動。模塊具有三種Max. 電流驅動范圍，適用于不同功率大小的激光器（通過電路板跳線進行選擇）。
內置基準源具有極低的噪聲水平，并可以達到16位控制精度。電流和溫度參數都可儲存在模塊上，經由一個簡單的外部觸發信號就可以該參數運行激光。使得該模塊構成一個即插即用的、超高穩定性的激光光源。
特性 | Min. | Max. | 單位 | 注釋 |
電源電壓 | 4.8 | 6.1 | VDC | 直流 建議采用穩壓電源 |
功率 | 10 | W | ||
Max. 驅動電流 | 149/ 378/ 624 | mA | 跳線選擇 | |
電流分辨率（LSB） | Max. 電流/65536 | mA | ||
電流線性度 | ±1 | LSB | ||
電流溫漂 | ±25 | ppm/℃ | ||
電流噪聲 | 200 | pA/Hz1/2 | 僅內置基準源 | |
激光驅動電壓 | 3.4/2.8 | V | 5V電源 半幅度電流/滿幅度電流 | |
4.3/3.7 | V | 6V電源 半幅度電流/滿幅度電流 | ||
響應頻率 | 0 | 25 | MHz | -3dB |
溫度控制范圍 | -10 | 50 | ℃ | |
溫度分辨率 | 0.001 | ℃ | ||
溫度穩定性 | 0.002 | ℃ | 需要外殼散熱 | |
TEC輸出電流 | -1.5 | 1.5 | A | |
TEC輸出電壓 | -4.6 | +4.6 | V | |
模擬輸入 | 0 | 2.5 | V |

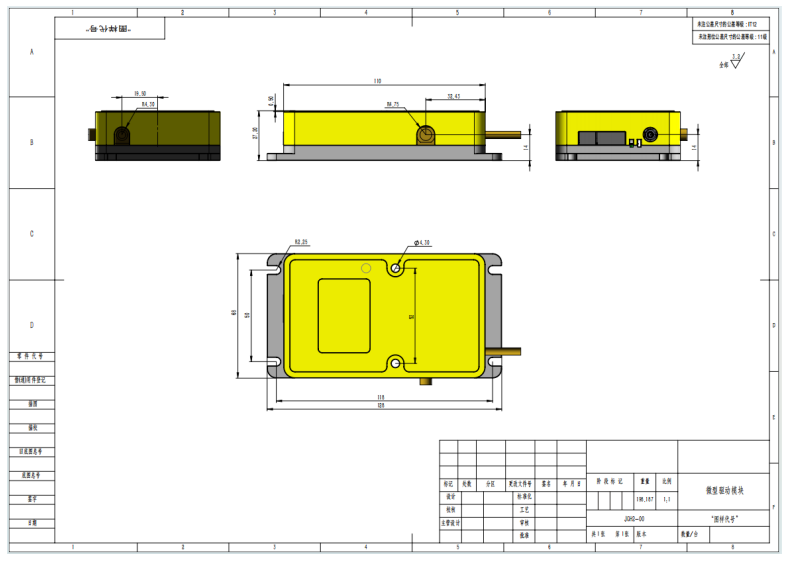

尺寸
（單位：毫米mm）

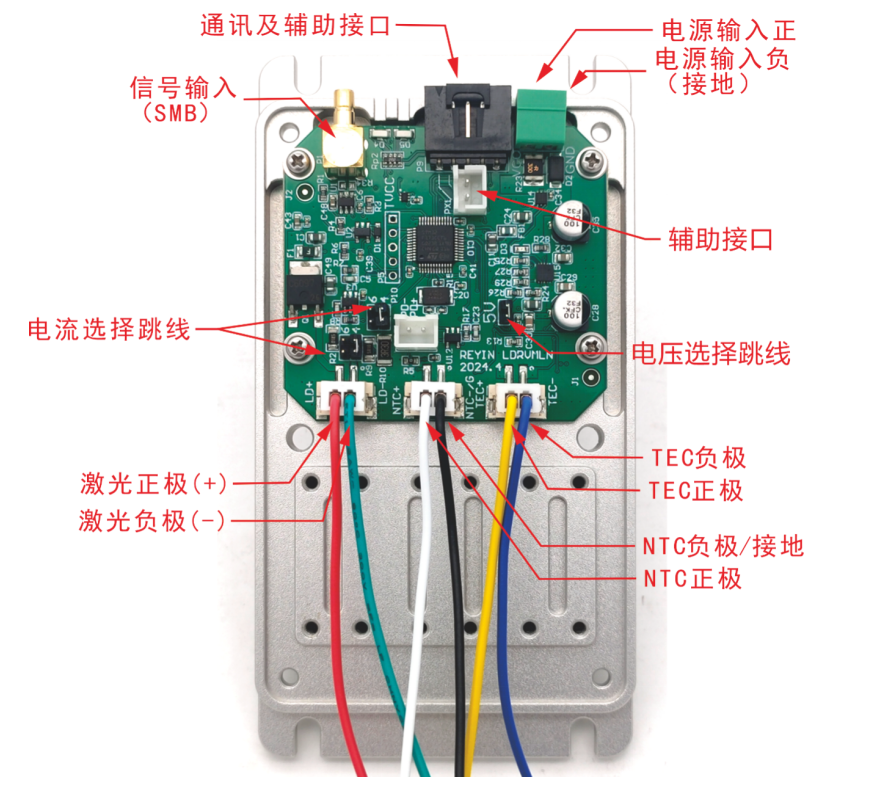

安裝
請務必先參照激光器手冊，對應連接器的線序，以及電路板上的連線，確定激光器與當前線序兼容。在不正確的線序下通電可能導致激光器損壞！
模塊的電源負極輸入，底板及NTC負極均接地。且驅動輸出的正極與負極均不接地。當要安裝的激光器的有任一功能引腳接地（連接其外殼）時，需要te別注意。
當存在激光功能引腳接地情況（如激光正極接地）時，需要在激光器與底殼之間墊一塊粘性導熱硅膠，且不要用金屬螺釘來固定激光，以使激光器外殼與底殼絕緣。如果不確定，請咨詢銷售方的工程師。不正確的接地將導致模塊功能異常甚至燒毀激光器！
跳線配置
在上電之前，模塊需要調整電路參數以適應所安裝的激光器。參數由電路板上跳線和撥碼開關控制。務必在斷電情況下操作！

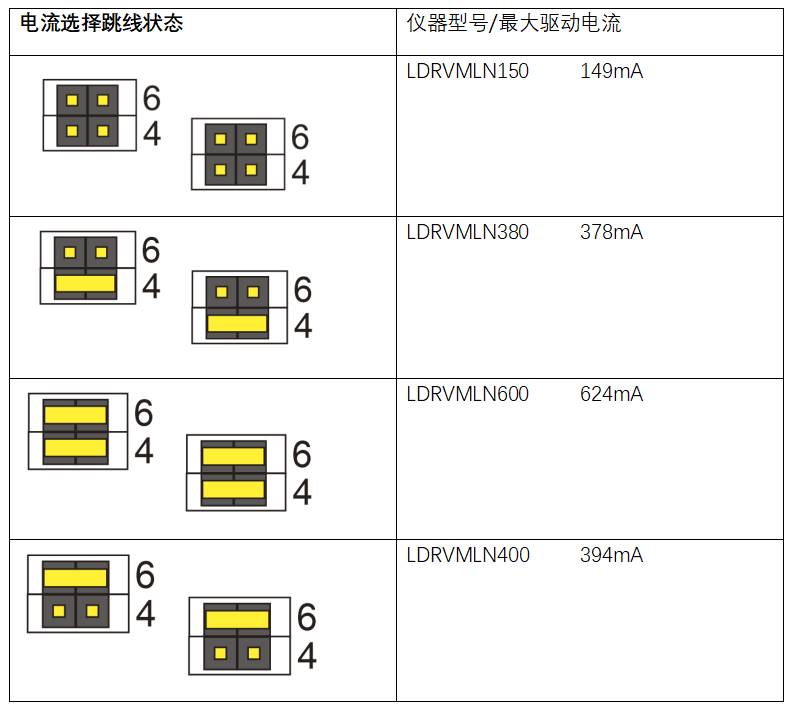

請將LDRVMLN的Max. 驅動電流設置為等于或稍大于激光的Max. 允許電流。如果將驅動電流設置過大，將增加激光器燒毀的風險。設置由電路板上P3、P10跳線：
P3與 P10 跳線需一致，否則儀器不能正常工作！所有操作應在斷電情況下執行。
電壓選擇跳線 | ||
輸入電壓 | 5V | Max. 驅動工作電壓 |
5V | 閉合 | 2.8V |
6V | 斷開 | 3.7V |
如果激光器內部自帶分壓電阻，盡量不要使用該電阻，會導致外部驅動電壓不足，激光器處于欠壓狀態

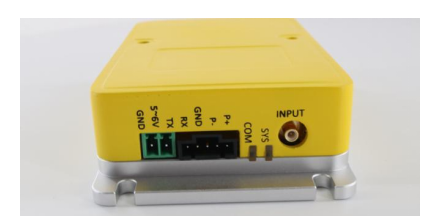

面板
左到右依次：
電源接口：3.81mm接頭，直流5~6V，3A。使用低紋波穩壓電源以降低系統整體噪聲。
通訊接口：串行通信，波特率115200bps，8位數據位，1位停止位，無校驗位；3.3V TTL電平?？墒褂锰€短接GND和RX針，使系統按照設定好的內部電流開始驅動激光，請務必在完全設置好各參數以后再使用該功能。
P+,P-為輔助連接口，內部接頭可用于直連激光器引腳。
COM燈：通訊指示燈，當GND和RX短接時顯示紅燈
SYS燈：系統狀態燈。當未安裝激光或激光溫度未穩定到設定值時，顯示黃燈。激光溫度已穩定時，顯示綠燈。當開啟內部驅動電流時，顯示紅燈。
INPUT: SMB接頭，輸入電壓0~2.5V，輸入頻率0~20MHz
te別注意！
激光器有功能引腳接外殼的情況下（如NEL激光器，常正極接外殼），必須將激光器外殼與底座絕緣：激光下方墊一層導熱硅膠墊，并且不要使用金屬螺釘來固定
激光電流擋位需要通過短路帽（跳線帽）在P3和P10來實現。兩者不匹配將導致系統的自我識別和實際電流不匹配，可能導致激光燒毀！
建議先連接一個LED燈珠或廉價紅色激光器來測試當前設置是否正常工作。
激光溫度震蕩說明溫控PID參數設置不對。溫控參數調節命令為 tecp kp kI kd， 發送后會立刻產生效果，觀察溫度的響應精度和速度，直至達到滿意的效果。調節完成后要用save命令保存。
模塊沒有開關，連接電源后，溫控功能立刻開始工作，但激光電流源并不啟動。綠燈表示溫度已穩定。用跳線帽短接RX和GND，使電流源開始工作，請在參數完全設置好后再使用本功能！
外部信號輸入

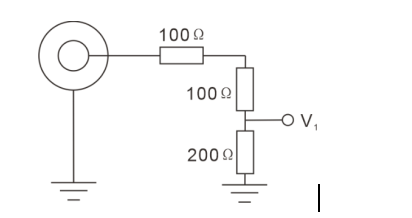

儀器后面板信號輸入端INPUT用于接收外部輸入，不開啟內部偏置信號時，等效電路如下圖所示：
激光器的驅動電流為：
ILaser = (V1/1.25V) x Imax
Imax=149mA , 378mA etc

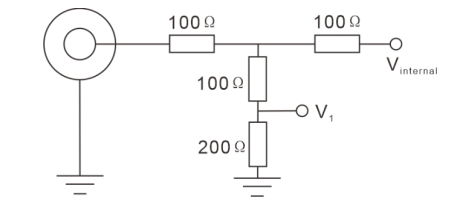

當開啟內部信號時，等效電路如下：
若僅使用內部信號，應斷開INPUT接口上的一切連接。如果要同時使用內部和外部信號，請按照上述的等效電路來自行計算最終效果。
PC控制界面
裝回儀器蓋板，將控制器連接電源，并用USB線連接電腦。WIN7及以上系統會提示自動聯網安裝USB驅動。當使用其他系統或無法聯網時請在http://www.ftdichip.com/Drivers/VCP.htm 下載對應驅動。驅動安裝好后會在“設備管理器”出現虛擬串行設備。

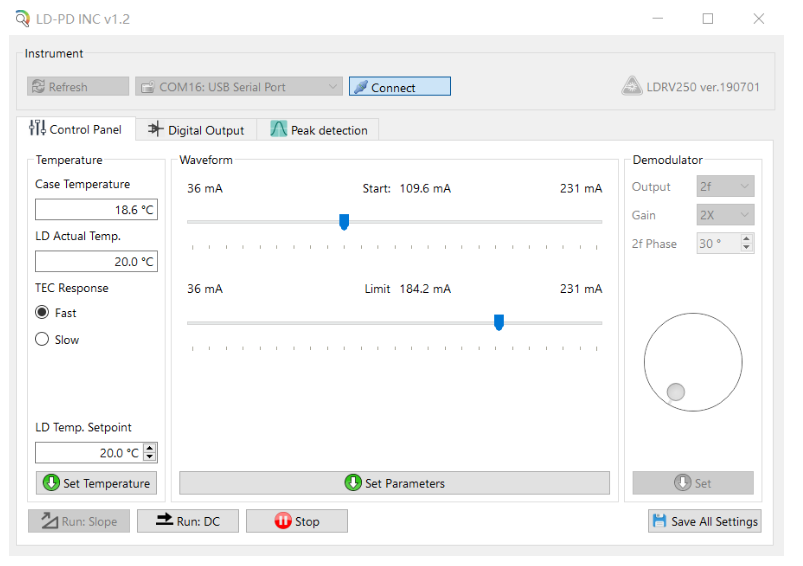

打開電腦端專用軟件，如下圖所示：
在Communication Port中找到對應的虛擬串口，若未找到，點擊Refresh按鈕。點擊Connect按鈕，正常握手后控制臺變亮，并讀取控制器的當前設定值。在LD Temp Setpoint輸入需要的工作溫度，點擊Set Temperature設定。Start滑動條設定恒定工作電流值，Limit滑動條設定Max. 限制電流。點擊下方的Set Parameters將參數發送至儀器。點擊Save All Settings將所有參數保存在儀器中。
點擊Run:DC 將以設定的電流值啟動激光器。Limit滑動條用于保護激光器，在外部輸入情況下也能限制電流，請設置為激光器參數表中的Max. 工作電流
啟動激光前，請仔細檢查各參數是否在激光器的允許工作范圍內！
通訊說明
專用轉換線纜將電路板連接至電腦USB或串口。USB轉換器采用FT232R芯片模擬串口，WIN7以上系統會自動聯網安裝驅動。其他系統或未聯網時請在http://www.ftdichip.com/Drivers/VCP.htm 下載對應驅動。驅動安裝好后會在“設備管理器”出現新的串行設備，通訊速率默認為115200bps。通過接收ASCII格式串行命令改變參數，命令以回車結束。

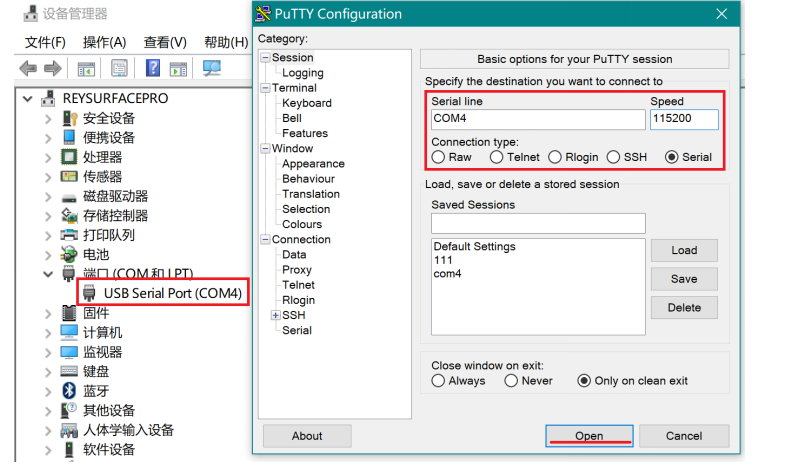

以下以PuTTY為例說明通訊方法。打開PuTTY后，連接選擇Serial，輸入與設備管理器中一致的端口號，Speed中輸入115200，點擊open即可打開黑色的交互端口，通過鍵盤輸入相關指令即可（Backspace按鍵無效）。正確輸入命令后系統會有提示設置結果，錯誤會返回error信息。
電腦為主控端（上位機），發送字符串命令。以“：”冒號作為起始符開始一行命令，以回車結束一行，下位機執行后返回信息。以下所有功能均可通過配套軟件訪問，建議以配套LDPD軟件完成設置并得到正確波形后，點save保存參數至下位機，再轉由其他客戶端來進行控制。
運行模式如下：
1 | 運行模式 |
>>>>>> 發送auto on開始，返回(1)Auto run started.[[OK]]rn >>>>>> 發送auto off停止， 返回(0)Auto run stopped.[[OK]]rn
|
參數設置：
發送 | 功能及返回值 |
about | 返回下位機當前的參數： >> 優秀行 (%f) TEC.rn >> （浮點數，與下發的參數一致） >> 第二行 (%d,%d,%d) PGA,freq,amp.rn >> （對LDRV模塊，以上為無意義參數） >> 第三行(%d,%d,%d) bias.rn >> （數值與下發命令bias a,b,c一致） >> 第四行 (%d,%d) dm,phase.rn >> （LDRV上為無意義參數） |
version | 回復： RYMLASER<本機型號><版本號> |
temp | 返回當前環境溫度值，激光器溫度，返讀電流值 |
tec x | x為攝氏溫度，設置激光器的目標溫度，可為小數， |
tecp kP kI kD | 設定溫度控制系統的PID參數，用以保證溫度控制系統的穩定，用戶可以調整參數以實現快速或慢速響應 限制專業用戶使用！不良的PID參數會導致溫度震蕩，甚至損壞激光器 系統出廠值： kP =1500; kI=4000; kD=10 |
tecfast | TEC常規模式，使用已存儲的PID參數 |
tecslow | TEC慢速模式，使kP/2, kI/8，將降低溫度系統的時間常數 |
bias a b c | a：電流設定（0~65535） b：限流設定（0~65535） c：無意義參數，設置為1以上數值 a和b數值通過下述公式計算 a = (Iset/Imax)*65536 Iset為要設定的電流，Imax為儀器Max. 電流（根據本機型號，在Instruments.ini中查看） |
save | 保存當前的所有參數，下次開機會自動調用。 |
特性 | Min. | Max. | 單位 | 注釋 |
電源電壓 | 4.8 | 6.1 | VDC | 直流 建議采用穩壓電源 |
功率 | 10 | W | ||
Max. 驅動電流 | 149/ 378/ 624 | mA | 跳線選擇 | |
電流分辨率（LSB） | Max. 電流/65536 | mA | ||
電流線性度 | ±1 | LSB | ||
電流溫漂 | ±25 | ppm/℃ | ||
電流噪聲 | 200 | pA/Hz1/2 | 僅內置基準源 | |
激光驅動電壓 | 3.4/2.8 | V | 5V電源 半幅度電流/滿幅度電流 | |
4.3/3.7 | V | 6V電源 半幅度電流/滿幅度電流 | ||
響應頻率 | 0 | 25 | MHz | -3dB |
溫度控制范圍 | -10 | 50 | ℃ | |
溫度分辨率 | 0.001 | ℃ | ||
溫度穩定性 | 0.002 | ℃ | 需要外殼散熱 | |
TEC輸出電流 | -1.5 | 1.5 | A | |
TEC輸出電壓 | -4.6 | +4.6 | V | |
模擬輸入 | 0 | 2.5 | V |
尺寸
安裝
請務必先參照激光器手冊，對應連接器的線序，以及電路板上的連線，確定激光器與當前線序兼容。在不正確的線序下通電可能導致激光器損壞！
模塊的電源負極輸入，底板及NTC負極均接地。且驅動輸出的正極與負極均不接地。當要安裝的激光器的有任一功能引腳接地（連接其外殼）時，需要te別注意。
當存在激光功能引腳接地情況（如激光正極接地）時，需要在激光器與底殼之間墊一塊粘性導熱硅膠，且不要用金屬螺釘來固定激光，以使激光器外殼與底殼絕緣。如果不確定，請咨詢銷售方的工程師。不正確的接地將導致模塊功能異常甚至燒毀激光器！
線路配置
在上電之前，模塊需要調整電路參數以適應所安裝的激光器。參數由電路板上跳線和撥碼開關控制。務必在斷電情況下操作！
請將LDRVMLN的Max. 驅動電流設置為等于或稍大于激光的Max. 允許電流。如果將驅動電流設置過大，將增加激光器燒毀的風險。設置由電路板上P3、P10跳線：
綠燈表示溫度已穩定。用跳線帽短接RX和GND，使電流源開始工作，請在參數完全設置好后再使用本功能！
儀器后面板信號輸入端INPUT用于接收外部輸入，不開啟內部偏置信號時，等效電路如下圖所示：
激光器的驅動電流為：
ILaser = (V1/1.25V) x Imax
Imax=149mA , 378mA etc
當開啟內部信號時，等效電路如下：
若僅使用內部信號，應斷開INPUT接口上的一切連接。如果要同時使用內部和外部信號，請按照上述的等效電路來自行計算最終效果。
裝回儀器蓋板，將控制器連接電源，并用USB線連接電腦。WIN7及以上系統會提示自動聯網安裝USB驅動。當使用其他系統或無法聯網時
請在http://www.ftdichip.com/Drivers/VCP.htm 下載對應驅動。驅動安裝好后會在“設備管理器”出現虛擬串行設備。
打開電腦端專用軟件，如下圖所示：
電腦為主控端（上位機），發送字符串命令。以“：”冒號作為起始符開始一行命令，以回車(\r\n)結束一行，下位機執行后返回信息。以下所有功能均可通過配套軟件訪問，
建議以配套LDPD軟件完成設置并得到正確波形后，點save保存參數至下位機，再轉由其他客戶端來進行控制。
運行模式如下：
1 | 運行模式 |
>>>>>> 發送auto on開始，返回(1)Auto run started.[[OK]]\r\n >>>>>> 發送auto off停止， 返回(0)Auto run stopped.[[OK]]\r\n
|
參數設置
發送 | 功能及返回值 |
about | 返回下位機當前的參數： >> 優秀行 (%f) TEC.\r\n >> （浮點數，與下發的參數一致） >> 第二行 (%d,%d,%d) PGA,freq,amp.\r\n >> （對LDRV模塊，以上為無意義參數） >> 第三行(%d,%d,%d) bias.\r\n >> （數值與下發命令bias a,b,c一致） >> 第四行 (%d,%d) dm,phase.\r\n >> （LDRV上為無意義參數） |
version | 回復： RYMLASER<本機型號><版本號> |
temp | 返回當前環境溫度值，激光器溫度，返讀電流值 |
tec x | x為攝氏溫度，設置激光器的目標溫度，可為小數， |
tecp kP kI kD | 設定溫度控制系統的PID參數，用以保證溫度控制系統的穩定，用戶可以調整參數以實現快速或慢速響應 限制專業用戶使用！不良的PID參數會導致溫度震蕩，甚至損壞激光器 系統出廠值： kP =1500; kI=4000; kD=10 |
tecfast | TEC常規模式，使用已存儲的PID參數 |
tecslow | TEC慢速模式，使kP/2, kI/8，將降低溫度系統的時間常數 |
bias a b c | a：電流設定（0~65535） b：限流設定（0~65535） c：無意義參數，設置為1以上數值 a和b數值通過下述公式計算 a = (Iset/Imax)*65536 Iset為要設定的電流，Imax為儀器Max. 電流（根據本機型號，在Instruments.ini中查看） |
save | 保存當前的所有參數，下次開機會自動調用。 |
