400-1700nm可見光延伸銦鎵砷放大光電探測器，感光尺寸1mm×1mm

400-1700nm可見光延伸銦鎵砷放大光電探測器，感光尺寸1mm×1mm，0～70dB八檔定量可調增益，響應時間常數5ns

?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!

貨號 : E80043190
庫存 : 請咨詢客服
貨期 : 請咨詢客服
點右側在線咨詢

 西北華中華東華南 Daisy
18602170419 同微信 可掃碼
 info@microphotons.com
 華北西南東北 Moli
13061644116 同微信 可掃碼
 info@microphotons.com

產品總覽

產品描述：

筱曉光子的可見光延伸銦鎵砷放大光電探測器感光范圍覆蓋400nm~1700nm，有8檔可調增益，可實現定量光電轉換，動態范圍寬，適用于各種光電開發場景，性能優秀，性價比高，提供quan方位技術支持，常應用于可見光與近紅外光測量。


產品特點：

感光范圍覆蓋400nm~1700nm，常應用于可見光與近紅外光測量

放大型探測器，8檔可調增益，定量光電轉換

動態范圍寬，適用于各種光電開發場景

性能優秀，性價比高，quan方位技術支持

提供非標定制服務


應用領域：

可見光與近紅外光測量


主要參數：


參數

值

波長范圍

400-1700nm

響應時間常數

5ns

35ns

增益范圍

Hi-Z負載：1.51kV/A～4.75MV/A；50Ω負載：0.75kV/A～2.38MV/A

信號幅值

Hi-Z負載：0～10V；50Ω負載：0～5V

增益調節方式

旋轉檔位式調節：0～70dB，每10dB一檔，共8檔。帶寬與增益成反比。

NEP

1.4×10-12W/Hz1/2

5.2×10-13W/Hz1/2

感光尺寸

1mm×1mm

2mm×2mm

光敏面深度

0.13"    (3.3 mm)

探測器凈重

0.10kg

工作溫度

10-40℃

存儲溫度

-20-70℃

外觀尺寸

2.79" X 2.07" X 0.89" (70.9 mm X 52.5 mm X 22.5 mm)

供電接口

供電開關

信號接口

增益調節

支桿接口

光學接口

LUMBERG RSMV3 FEMALE

滑動開關
     帶LED指示燈

BNC母座

8檔旋鈕

M4×2

SM1×1
     SM0.5×1


八檔定量可調增益參數



       0dB

10dB

20dB

30dB

增益(Hi-Z)

1.51×103V/A

增益(Hi-Z)

4.75×103V/A

增益(Hi-Z)

1.5×104V/A

增益(Hi-Z)

4.75×104V/A

增益(50Ω)

0.75×103V/A

增益(50Ω)

2.38×103V/A

增益(50Ω)

0.75×104V/A

增益(50Ω)

2.38×104V/A

帶寬(BW)

13MHz

帶寬(BW)

1.7MHz

帶寬(BW)

1.1MHz

帶寬(BW)

300kHz

噪聲(RMS)

≤250uV

噪聲(RMS)

≤250uV

噪聲(RMS)

≤250uV

噪聲(RMS)

≤250uV

40dB

50dB

60dB

70dB

增益(Hi-Z)

1.51×105V/A

增益(Hi-Z)

4.75×105V/A

增益(Hi-Z)

1.5×106V/A

增益(Hi-Z)

4.75×106V/A

增益(50Ω)

0.75×105V/A

增益(50Ω)

2.38×105V/A

增益(50Ω)

0.75×106V/A

增益(50Ω)

2.38×106V/A

帶寬(BW)

90kHz

帶寬(BW)

28kHz

帶寬(BW)

9kHz

帶寬(BW)

3kHz

噪聲(RMS)

≤250uV

噪聲(RMS)

≤250uV

噪聲(RMS)

≤300uV

噪聲(RMS)

≤400uV

信號偏置

±8mV(Typ.) ，±12mV(Max)

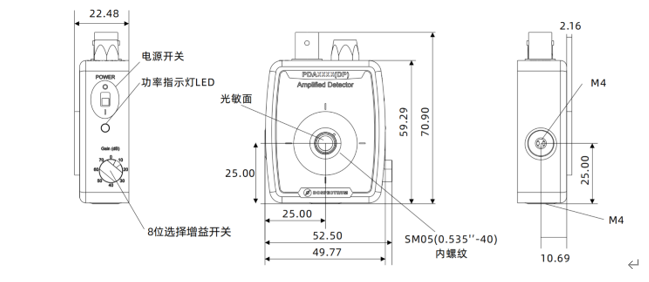

尺寸圖：

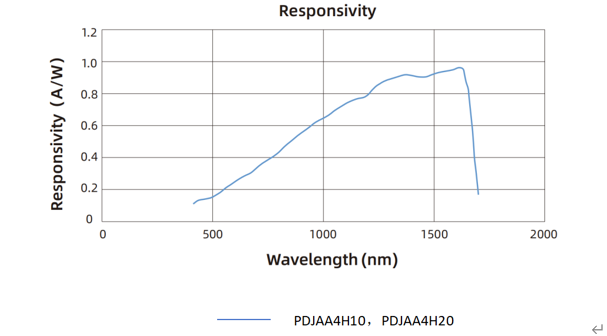

響應曲線：

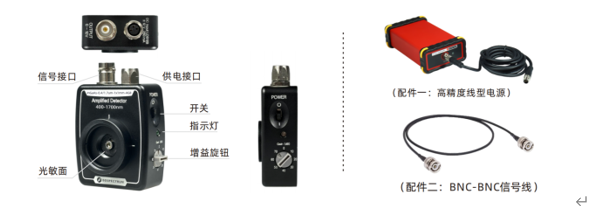

產品配置：




附件1：可選配置表


可見光延伸銦鎵砷放大光電探測器

可選配置

產品名稱

材料

類型

特點

波長范圍 感光尺寸

預留可選配置

PD: "光電探測器"

J：InGaAs銦鎵砷

A：放大型

A：可調增益

4H10：400-1700nm，1mm×1mm











4H20：400-1700nm，2mm×2mm
















附件2：型號貨號對照表



     型號

貨號

規格

PDJAA4H10

A80153433

400-1700nm可見光延伸銦鎵砷放大光電探測器，感光尺寸1mm×1mm，0～70dB八檔定量可調增益，響應時間常數5ns

PDJAA4H20

A80153434

400-1700nm可見光延伸銦鎵砷放大光電探測器，感光尺寸2mm×2mm，0～70dB八檔定量可調增益，響應時間常數35ns
通用參數

產品特點：


感光范圍覆蓋400nm~1700nm，常應用于可見光與近紅外光測量

放大型探測器，8檔可調增益，定量光電轉換

動態范圍寬，適用于各種光電開發場景

性能優秀，性價比高，quan方位技術支持

提供非標定制服務


應用領域：


可見光與近紅外光測量


主要參數：



參數

值

波長范圍

400-1700nm

響應時間常數

5ns

35ns

增益范圍

Hi-Z負載：1.51kV/A～4.75MV/A；50Ω負載：0.75kV/A～2.38MV/A

信號幅值

Hi-Z負載：0～10V；50Ω負載：0～5V

增益調節方式

旋轉檔位式調節：0～70dB，每10dB一檔，共8檔。帶寬與增益成反比。

NEP

1.4×10-12W/Hz1/2

5.2×10-13W/Hz1/2

感光尺寸

1mm×1mm

2mm×2mm

光敏面深度

0.13"    (3.3 mm)

探測器凈重

0.10kg

工作溫度

10-40℃

存儲溫度

-20-70℃

外觀尺寸

2.79" X 2.07" X 0.89" (70.9 mm X 52.5 mm X 22.5 mm)

供電接口

供電開關

信號接口

增益調節

支桿接口

光學接口

LUMBERG RSMV3 FEMALE

滑動開關
     帶LED指示燈

BNC母座

8檔旋鈕

M4×2

SM1×1
     SM0.5×1


八檔定量可調增益參數：



0dB

10dB

20dB

30dB

增益(Hi-Z)

1.51×103V/A

增益(Hi-Z)

4.75×103V/A

增益(Hi-Z)

1.5×104V/A

增益(Hi-Z)

4.75×104V/A

增益(50Ω)

0.75×103V/A

增益(50Ω)

2.38×103V/A

增益(50Ω)

0.75×104V/A

增益(50Ω)

2.38×104V/A

帶寬(BW)

13MHz

帶寬(BW)

1.7MHz

帶寬(BW)

1.1MHz

帶寬(BW)

300kHz

噪聲(RMS)

≤250uV

噪聲(RMS)

≤250uV

噪聲(RMS)

≤250uV

噪聲(RMS)

≤250uV

40dB

50dB

60dB

70dB

增益(Hi-Z)

1.51×105V/A

增益(Hi-Z)

4.75×105V/A

增益(Hi-Z)

1.5×106V/A

增益(Hi-Z)

4.75×106V/A

增益(50Ω)

0.75×105V/A

增益(50Ω)

2.38×105V/A

增益(50Ω)

0.75×106V/A

增益(50Ω)

2.38×106V/A

帶寬(BW)

90kHz

帶寬(BW)

28kHz

帶寬(BW)

9kHz

帶寬(BW)

3kHz

噪聲(RMS)

≤250uV

噪聲(RMS)

≤250uV

噪聲(RMS)

≤300uV

噪聲(RMS)

≤400uV

信號偏置

±8mV(Typ.) ，±12mV(Max)


尺寸圖：





響應曲線：






產品配置：





附件1：可選配置表


可見光延伸銦鎵砷放大光電探測器

可選配置

產品名稱

材料

類型

特點

波長范圍 感光尺寸

預留可選配置

PD: "光電探測器"

J：InGaAs銦鎵砷

A：放大型

A：可調增益

4H10：400-1700nm，1mm×1mm






4H20：400-1700nm，2mm×2mm









附件2：型號貨號對照表

型號

貨號

規格

PDJAA4H10

A80153433

400-1700nm可見光延伸銦鎵砷放大光電探測器，感光尺寸1mm×1mm，0～70dB八檔定量可調增益，響應時間常數5ns

PDJAA4H20

A80153434

400-1700nm可見光延伸銦鎵砷放大光電探測器，感光尺寸2mm×2mm，0～70dB八檔定量可調增益，響應時間常數35ns



其它型號
  名稱 型號貨號         價格
400-1700nm可見光延伸銦鎵砷放大光電探測器，感光尺寸2mm×2mm E80043191
庫存/貨期:請咨詢客服
聯系客服或
 提交詢價單
