波長范圍 1200~1650nm；高波長精度 ±0.02nm；波長分辨率 0.1~2nm；高動態范圍 55dB；寬測量范圍 +20~－80dBm
?因產品升級或技術原因,產品配圖可能有出入,具體請咨詢客服!
| 貨號 : F80010005 | |
| 庫存 : 請咨詢客服 | |
| 貨期 : 請咨詢客服 | |
| 點右側在線咨詢 | |

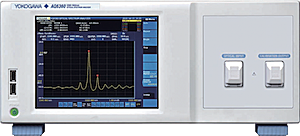

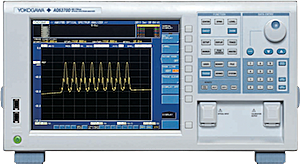

AQ6360是一款基于衍射光柵技術的經濟高效光譜分析儀。AQ6360滿足電信設備（如激光器、光收發器和光放大器）工業制造的典型測量需求。
AQ6360的波長范圍為1200到1650納米，用于制造測試的理想性能。其自由空間光學輸入結構設計保證了高耦合效率和測量重復性。AQ6360的附加功能和功能包括內置的分析功能和以太網和GPIB遠程接口。
用于制造測試的理想性能
AQ6360滿足電信設備（如激光器、光收發器和光放大器）工業制造的典型測量需求。
● 波長范圍：1200~1650nm
● 波長分辨率：0.1~2nm
● 高波長精度：±0.02nm
● 高動態范圍：55dB
● 寬測量范圍：+20~－80dBm
● 掃描速度快兩倍
AQ6360的掃描速度比我們?yōu)檠邪l(fā)目的而設計的型號快兩倍。
● 自由空間光學輸入
● 自由空間光學輸入結構是保證高耦合效率和測量重復性的z有效方法。
● 雙重目的
● 支持單模和多模光纖
● 多功能
● 支持平面和角度拋光連接器
● 安心無憂
● 防損壞的內部輸入連接器
● 免維護
● 無內部光纖需要清潔
● 內置波長參考源（工廠選件）
● 節省空間的4U高度（比AQ6370系列低1U）
AQ6370D
shi界優秀的光學性能
波長范圍：600~1700nm
高波長精度：±0.01nm
高波長分辨率：0.02nm
大動態范圍：78dB(典型值)
寬功率量程：+20~-90dBm
快速測量：0.2秒(100nm跨度)
適用于單模和多模光纖
標準版和高性能版
AQ6370D共有2種機型，分別是標準版和高性能版。高性能版可以提供的波長精度更高、動態范圍更大。
高波長分辨率： 0.02nm
高波長精度：±0.01nm
高性能版：±0.01nm(C波段)
標準版：±0.02nm(C+L波段)
AQ6370 AQ6360
AQ6370系列兼容操作
AQ6360沿用了我們OSA系列的屏幕和菜單布局――全shi界數以千計的用戶認可的直觀、易于使用的布局。

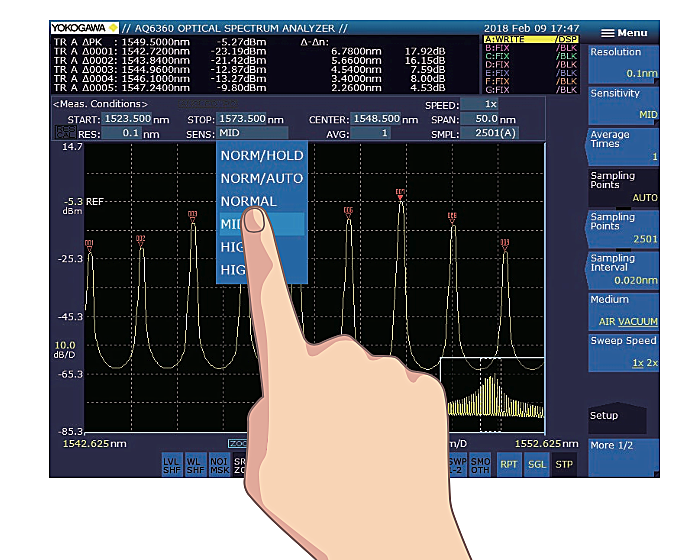

多點觸摸屏
點擊、拖動、縮小和放大。高分辨率、響應式8.4英寸多點觸控電容式觸摸屏使儀器操作變得簡單直觀。
● 內置分析功能可提高生產力
● 提供十多種數據分析功能，包括WDM（OSNR）、SMSR、DFB-LD、EDFA和光譜寬度。
● 遠程操作準備就緒
● 以太網和GPIB遠程接口
● AQ6360配備GP-IB和以太網接口，用于遠程訪問和構建自動測試系統。
● 兼容AQ6370D的遠程命令
● 其與AQ6370D和AQ6317指令兼容，便于編程。
產品應用
● 光有源器件(激光二極管/光纖激光器)
● 光無源器件(濾波器/FBG/特殊光纖)
● 支持應用光子設備的開發
● 醫療/生物：激光治療、DNA測序、顯微鏡
● 工業：激光微加工、激光打標機
● 家用電子設備：激光投影儀、下一代光盤、LED產品
● 測量傳感：激光雷達、干涉儀
● 電信：塑料光纖(POF)通信
● shi界優秀的光學性能
● 高波長分辨率 & 大動態范圍
| 適用光纖 | SM(9.5/125um)，Gl(50/125um ,62.5/125um) |
| 波長范圍"1 | 1200~ 1650nm |
| 跨度"1 | 0.1~ 450nm(整個波長范圍)，0nm |
| 波長精度"1,2,4 | ±0.02nm (1520~1580nm)，±0.04nm (1580~1620nm)，±0.10nm(1200~ 1650nm) |
| 波長線性度1,2,4 | ±0.02nm (1520~1580nm，1580~ 1620nm) |
| 波長重復性1,2 | ±0.01nm(1分鐘) |
| 波長分辨率設置1,2 | 0.1、0.2、0.5、1和2nm |
| 波長分辨率寬帶精度"1,2 | ±5% |
| Min. 采樣分辨率”1 | 0.001nm |
| 采樣點數 | 101 ~50001、AUTO |
| 功率靈敏度設置 | NORM_HOLD、NORM_AUTO、NORMAL、MID ,HIGH1和HIGH2 |
| 功率靈敏度 2,3 | -80dBm(1300~1620nm，靈敏度:HIGH2,分辨率:0.1nm) |
| Max. 輸入功率 2 | +20dBm(每組波長分辨率的輸入功率) |
| Max. 安全輸入功率 2 | +25dBm(總輸入功率) |
| 功率精度 2 ,3 | ±0.5dB(1310/1550nm，-20dBm，靈敏度:MD，HIGH1-2) |
| 功率線性度 2 | ±0.1dB(輸入電平:-50~ +10dBm,靈敏度:MID，HIGH1-2) |
| 功率平坦度 2 | ±0.2dB(1520~ 1580nm，1580~1620nm) |
| 偏振相關性 2 | ±0.1dB(1550nm) |
| 動態范圍 1,2 | 55dB(峰值±0.4nm)，40dB(峰值±0.2nm)(分辨率:0.1nm) |
| 光回波損耗 5 | 35dB(典型，使用APC連接器時) |
| 光輸入連接器 | FC或SC |
| 內置校準光源(選件) | 波長參考源(用于波長校準) |
| 掃描時間 1,6 | NORM_AUTO: 0.2s，NORMAL:0.5s, MID: 1s，HIGH1: 2.5s，HIGH2: 10s |
| 預熱時間 | 至少1小時（預熱后，需要波長校準。) |
| 電氣接口 | GP-IB、以太網、USB、SVGA輸出 |
| 遠程控制 7 | GP-IB、以太網(TCP/IP) 、AQ6317系列兼容命令(IEEE488.1)和IEEE488.2 |
| 數據存儲 | 內部存儲:512M字節，外部存儲:USB存儲 (內存/HDD)，文件類型:CSV(文本)， 二進制，BMP，TIFF |
| 顯示器 8 | 8.4英寸彩色LCD (觸摸屏，分辨率:800 ×600像素) |
| 尺寸 | 約426mm(W) ×177mm(H) ×459mm(D)(不包括保護套和把手) |
| 重量 | 約15.5kg |
| 電源要求 | 100 ~ 240V AC，50/60Hz，約100VA |
| 環境條件 | 性能保證溫度：+18 ~ +28℃， 工作溫度：+5 ~ +35℃，存儲溫度：-10 ~ +50℃， 濕度：20 ~ 80%RH（無冷凝） |
| 安全標準 | EN61010-1 |
| 安全標準 激光 9 | EN 60825-1:2014, IEC 60825-1:2007, GB 7247.1-2012 Class 1 |
| 輻射標準 | EN61326-1 Class A，EN55011 Class A Group 1， EN61000-3-2，EN61000-3-3，RCM EN55011 Class A Group 1，韓國電磁兼容標準 |
| 抗擾性標準 | EN61326-1 Table 2 |
| 環境標準 | EN50581 |
| 推薦校準時間 | 1年 |
本文檔中出現的“典型”是指“典型值”，僅供參考之用，不是規格值。
*1: 橫軸刻度：波長顯示模式
*2: 使用9.5/125μm單模光纖（帶PC型連接器），預熱1小時后，采樣分辨率≤0.05nm
*3: 使用9.5/125μm單模光纖（IEC60793-2定義的B1.1型，PC拋光，模場直
徑：9.5μm，NA：0.104~0.107）。
*4: 用內置參考光源或單縱模激光（波長1520~1560nm、峰值電平≥-20dBm、
jue對波長精度±0.003nm）執行波長校準后。
*5: 使用橫河單模光纖（帶標準APC連接器）。使用PC連接器時的典型值為15dB。
*6: 跨度：≤100nm，采樣點數：1001，平均數：1。
*7: 由于規格或功能的改變，AQ6317系列的某些命令可能不兼容。
*8: 液晶顯示屏上可能有一些像素永遠不亮或始終點亮（包括RGB像素總數的0.002％或
更少）。這些像素不是缺陷。
*9: 當安裝有內置校準光源時。
型號及后綴代碼
| 型號 | 后綴 | 代碼說明 |
| AQ6360 | AQ6360光譜分析儀 | |
| 規格代碼 | -10 | 標準機型 |
| 光輸入連接器 | -FC | AQ9447(FC)連接器適配器 |
| -SC | AQ9447(SC)連接器適配器 | |
| 顯示器 | -D1 | 內置顯示器 |
| 電源線 | -D | uLCSA標準及PSE兼容，125V |
| -F | VDE/韓國標準，250V | |
| -H | 中國標準，250v 英國標準，250V | |
| -Q | ||
| -R | 澳大利亞標準，250V | |
| -N | 巴西標準，250V | |
| -T | 臺灣標準,125V | |
| -B | 印度標準,250V | |
| -U | ECPlug lype B,250V | |
選件 內置光源 | /LFC | 波長參考源(FC連接器) |
| /LSC | 波長參考源(SC連接器） |
*1: 使用單模光纖(ITU-T G.652)、開機預熱（預熱時，進行掃描寬度100nm以上、VBW=10kHz以上的重復掃描）2小時后，自動光軸定位后，恒定的室溫
*2: 內置波長校正用光源選件、實施波長校正Wl cal (ref)后、恒定的室溫
測量前至少預熱儀表2小時，進行掃描寬度≥100nm, VBW=10kHz的重復掃描
*3: 自動光軸定位后完成波長校準（Wl Cal）,使儀表在恒定溫度下，除非另有說明。使用回波損耗大于40dB的單模光纖(ITU-T G.652)或多模光纖(50 μm/125 μm)或者回波損耗大于38dB的多模光纖(62.5 μm/125 μm)。
*4: 內置波長校正用光源選件，波長校準Wl Cal (Ref)后，單模光纖

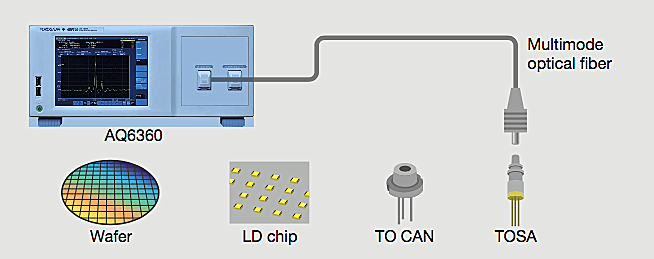

LD芯片和TOSA
AQ6360通過用于晶圓、LD芯片、TO CAN和TOSA測量的自由空間激光束的多模光纖，提高測量效率。這是由于OSA的自由空間輸入結構，該結構支持多模光纖，而不會出現多模和單模光纖不匹配時發生的高插入損耗。

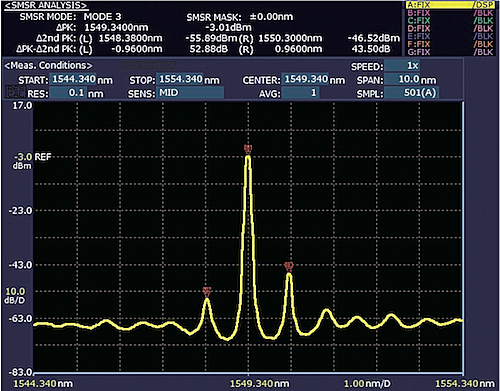

可以快速準確地測量激光邊模抑制比（SMSR）。

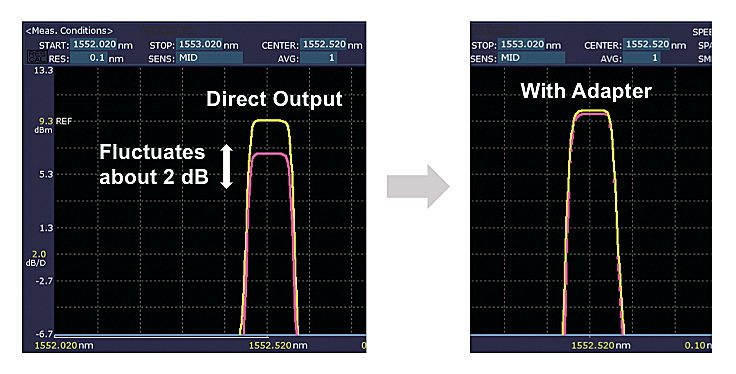

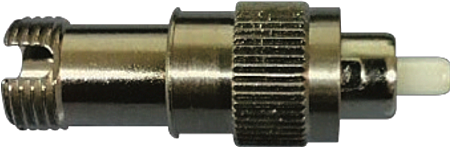

NA轉換適配器
數值孔徑（NA）轉換適配器使得多模光纖測量更精確更穩定。其是專門為橫河OSA設計的獨te適配器。
DFB-LD光譜(GI 50/125 μm)

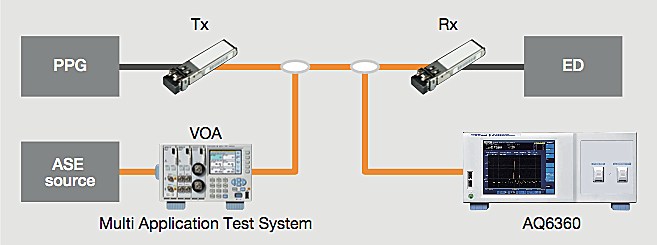

光收發器
結合誤碼率測試（BERT）設備，AQ6360可以測量收發器和LD模塊的中心波長和光譜寬度。
為測試光收發器的BER曲線，將ASE源的寬帶光加入信號中。AQ6360具有高靈敏度，因而能夠比低性能非光柵設計更精確地測量OSNR條件。
光放大器
AQ6360可以通過“EDFA-NF”的分析功能非常簡單的計算出析摻鉺光纖放大器的噪聲系數。放大器測試的典型測量設置包括一組波分復用激光器、一個用于調諧激光器功率電平的衰減器、一個光譜分析儀。OSA需要兩個高分辨率頻譜。一條曲線在擴增前獲取，一條曲線在擴增后獲取。從獲得的光譜中，EDFA-NF分析功能自動檢測激光峰值，提取所需的測量值，執行計算并顯示DUT中GAIN和NF值表格。

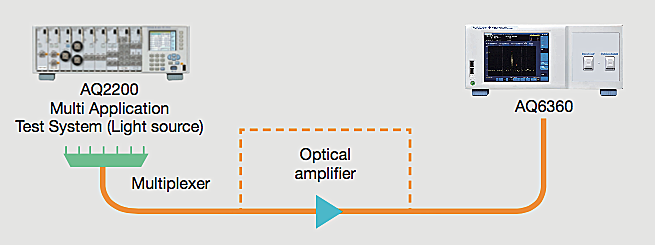

光放大器測試的典型實驗設置

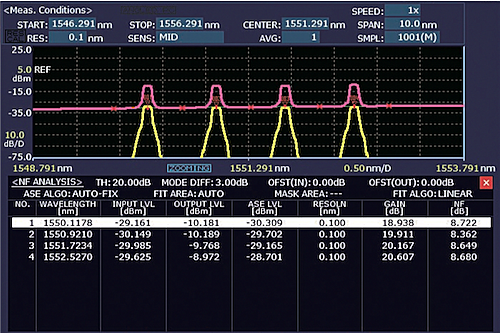

光放大器分析的自動化程序提供一個包含相關參數的表格
