超窄帶光纖光柵反射式濾波器 -筱曉光子新品推薦

2021-07-09 09:10:30

光纖濾波器

光纖濾波器是用來進行波長選擇的儀器，它可以從眾多的波長中挑選出所需的波長，而除此波長以外的光將會被拒絕通過。它可以用于波長選擇、光放大器的噪聲濾除、增益均衡、光復用/解復用。

二，光纖布拉格反射濾波器原理

(

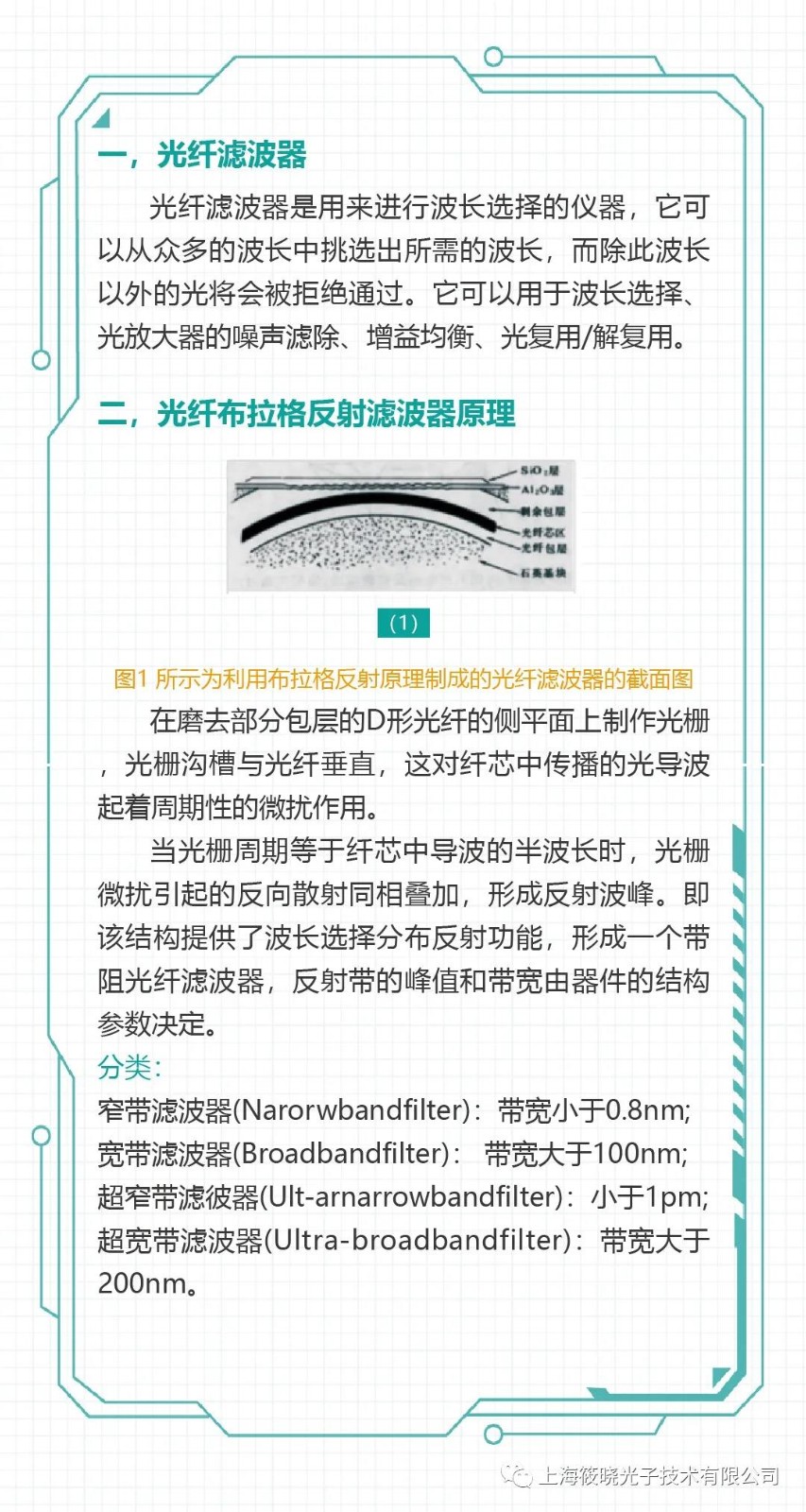

圖1所示為利用布拉格反射原理制成的光纖濾波器的截面圖

在磨去部分包層的D形光纖的側平面上制作光柵，光柵溝槽與光纖垂直，這對纖芯中傳播的光導波起著周期性的微擾作用。

當光柵周期等于纖芯中導波的半波長時，光柵微擾引起的反向散射同相疊加，形成反射波峰。即該結構提供了波長選擇分布反射功能，形成一個帶阻光纖濾波器，反射帶的峰值和帶寬由器件的結構參數決定。

分類:

窄帶濾波器(Narorwbandfilter):帶寬小于0.8nm;寬帶濾波器(Broadbandfilter):帶寬大于100nm;超窄帶濾彼器(Ult-arnarrowbandfilter):小于1pm;超寬帶濾波器(Ultra-broadbandfilter):帶寬大于200nm

三，超窄帶光纖光柵反射式濾波器

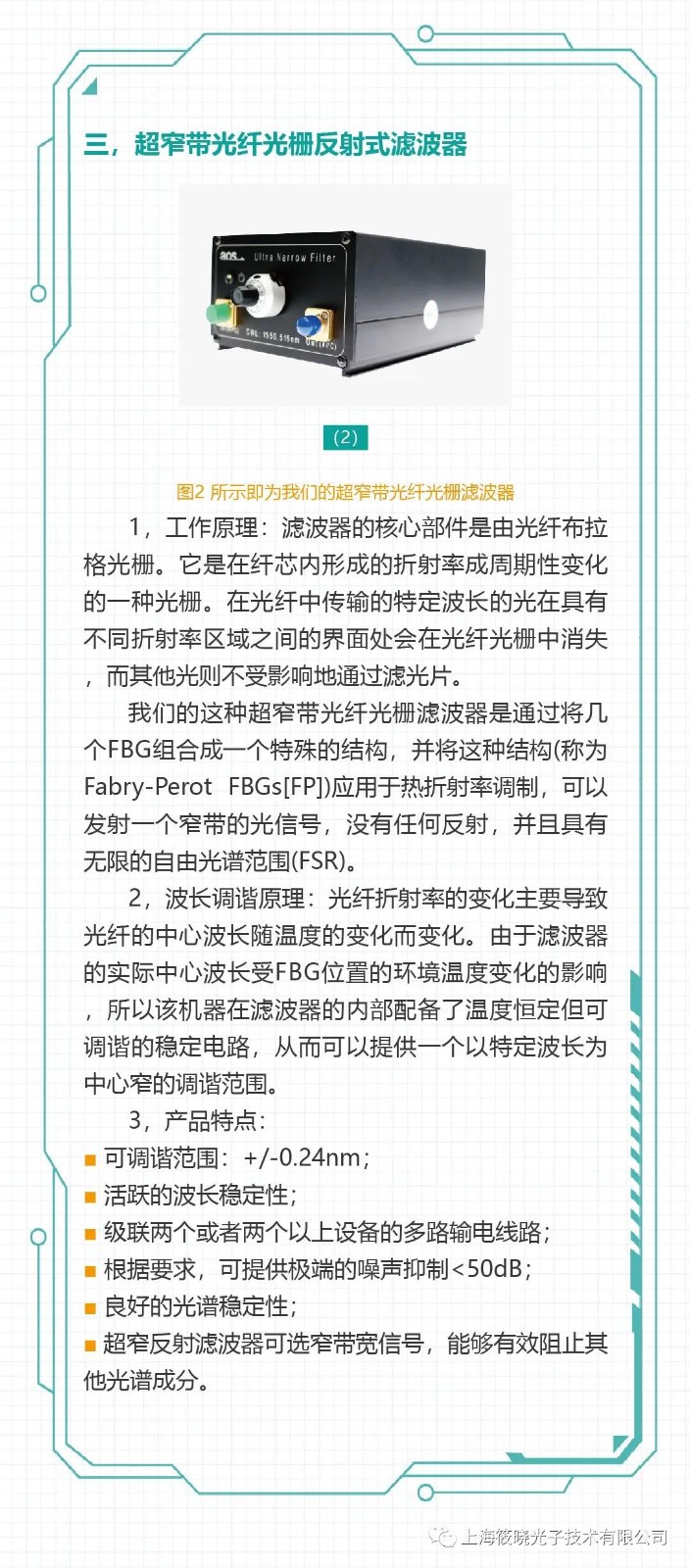

圖2所示那為我們的超窄帶光纖光圍濾波器

1，工作原理:濾波器的核心部件是由光纖布拉格光柵。它是在纖芯內形成的折射率成周期性變化的一種光柵。在光纖中傳輸?shù)奶囟úㄩL(zhǎng)的光在具有不同折射率區域之間的界面處會在光纖光柵中消失，而其他光則不受影響地通過濾光片。

我們的這種超窄帶光纖光柵濾波器是通過將幾個FBG組合成一個特殊的結構，并將這種結構(稱為Fabry-Perot FBGs[FP])應用于熱折射率調制，可以發射一個窄帶的光信號，沒有任何反射，并且具有無限的自由光譜范國(FSR)。

2，波長調諧原理:光纖折射率的變化主要導致光纖的中心波長隨溫度的變化而變化。由于濾波器的實際中心波長受FBG位置的環境溫度變化的影響所以該機器在濾波器的內部配備了溫度恒定但可調諧的穩定電路，從而可以提供一個以特定波長為中心窄的調諧范圍

3，產品特點:

可調諧范圍:+/-0.24nm;

活躍的波長穩定性;

級聯兩個或者兩個以上設備的多路愉電線路;

根據耍求，可提供極端的噪聲抑制<50dB;

良好的光譜穩定性;

超窄反射濾波器可選窄帶寬信號，能夠有效阻止其他光譜成分。

四，實驗過程

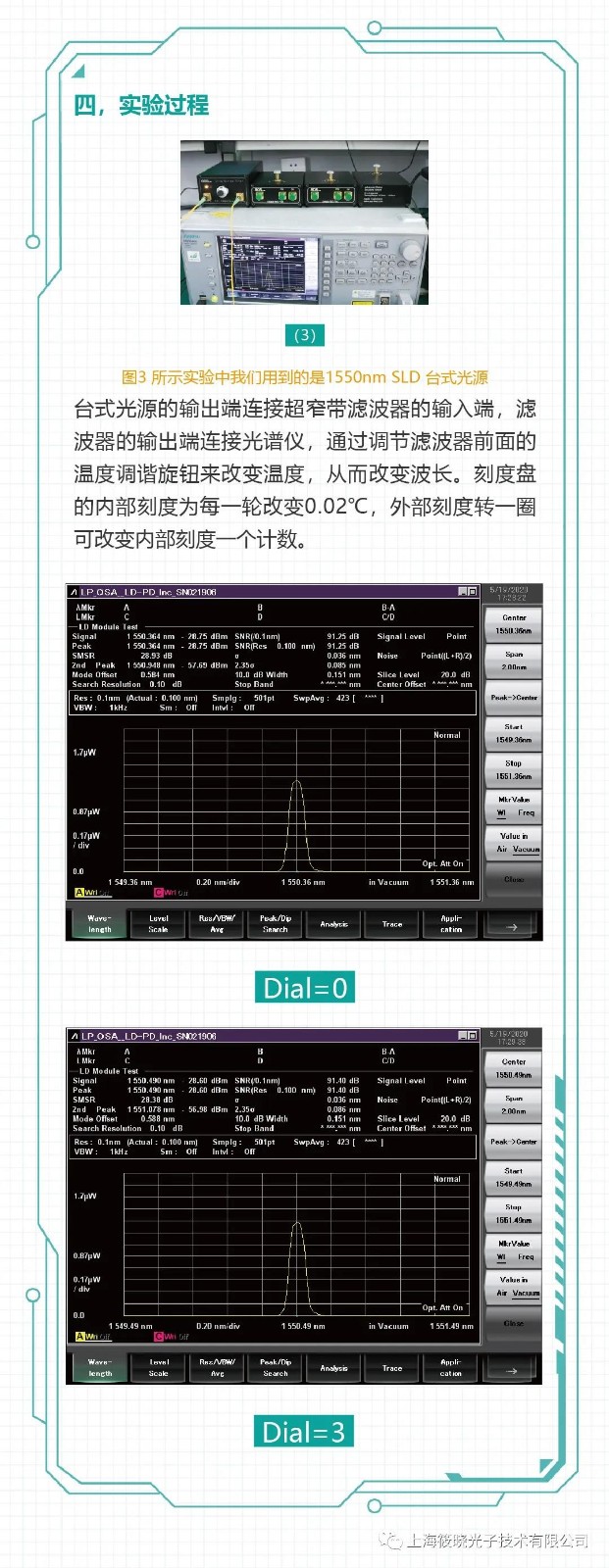

期?所示實險中我門的是1550nmSID臺式;C

臺式光源的輸出端連接超窄帶濾波器的輸入端，濾波器的輸出端連接光譜儀，通過調節濾波器前面的溫度調諧旋鈕來改變溫度，從而改變波長。刻度盤的內部刻度為每一輪改變0.02C，外部刻度轉一圈可改變內部刻度一個計數。

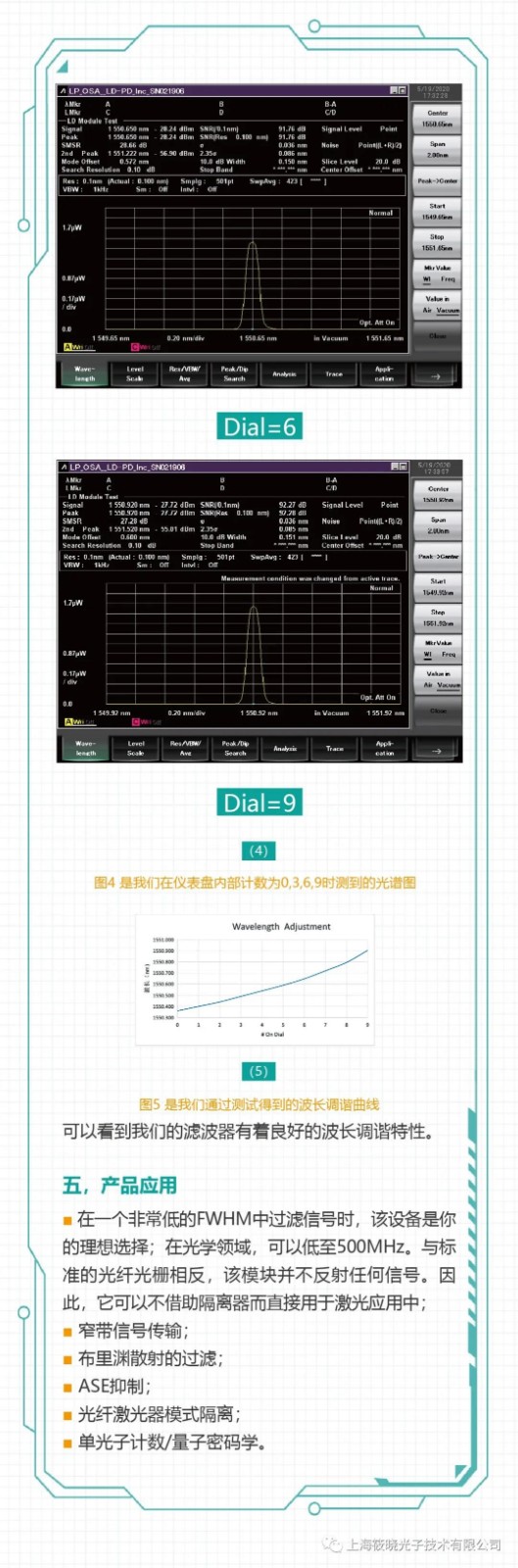

國4強說戶空病品內部計數為0.36,9時測到的光洲所

部是特們通過制試行興的波長調比中議

可以看到我們主就法慈有看良好的波長調調特性。

五，產品應用

在一個非常低的PWHM中過濾信號時，該設備是你的理想選擇，在光學領域，可以在至500MHz。與標準的光纖光機相反，該模塊并不反對任何信號，因此，它可以不借助離器而直接用于教光應用中;
