高速激光二極管驅動器 - 筱曉光子新品速遞⑩

2023-01-10 09:07:58

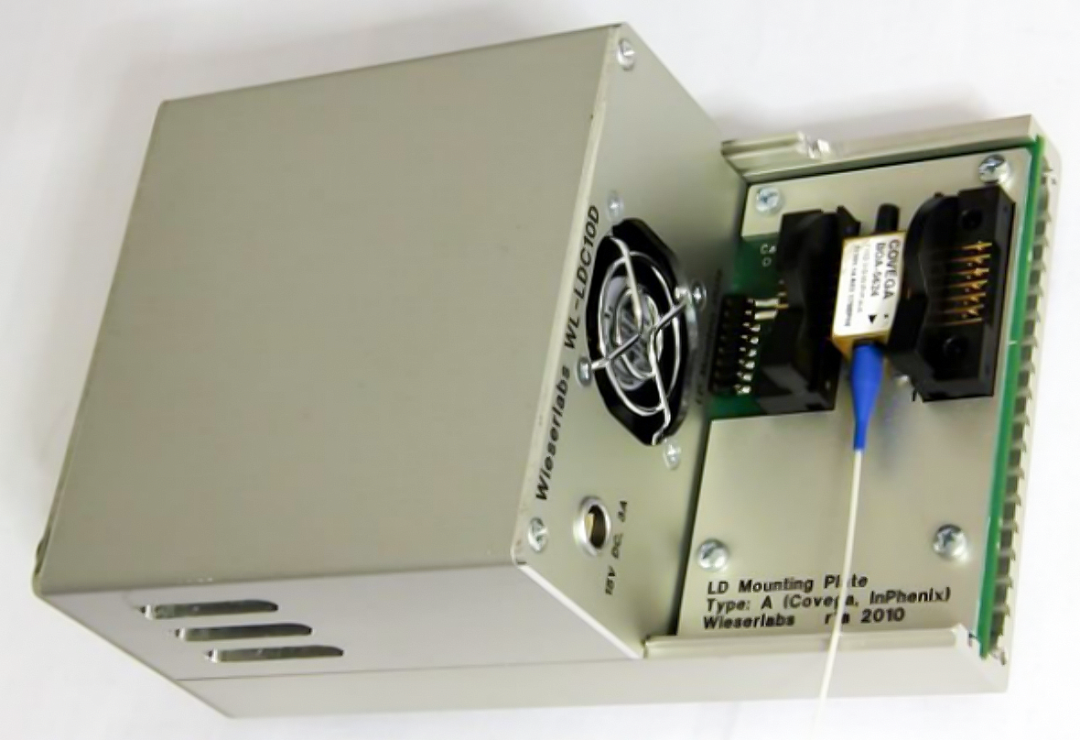

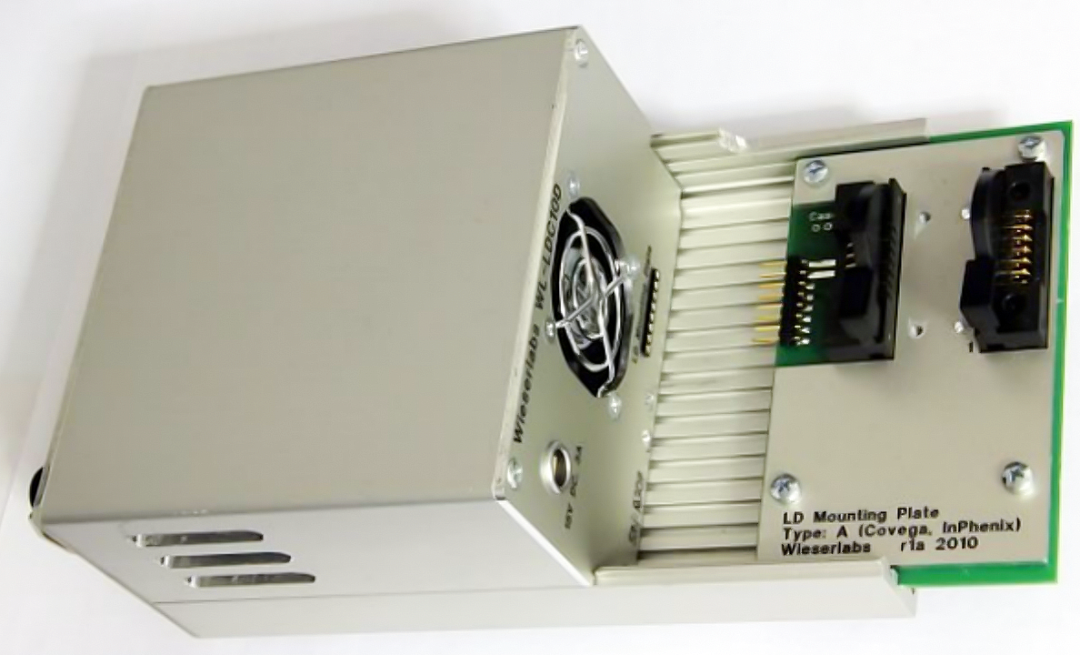

WL-LDC10D是一種高速激光二極管驅動器，特別設計用于在近紅外范圍內驅動SOA和BOA。它支持模擬輸入，調制的激光電流在0~1A之間，調制頻率支持0~15MHz。它也支持數字TTL輸入，允許在兩個任意的設定電流點之間進行切換。它具有電流保護和熱過載保護，內置數字溫控，和可調的電流限制。所有參數都可以在前面板或USB接口進行調整。 圖片 可以根據激光二極管不同的引腳定義更換底座插槽，如下圖所示：

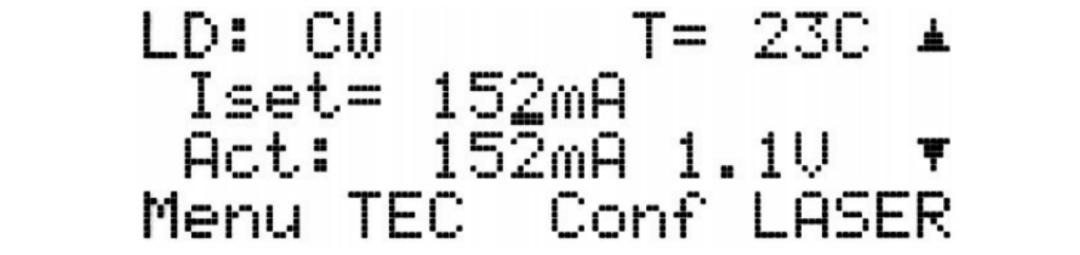

1. 固定電流（CW）連續運行二極管；

2. 在兩個任意值（TTL調制）之間進行數字調制；

3. 用外部模擬調制輸入（EXT模擬調制）模擬任何電流波形。

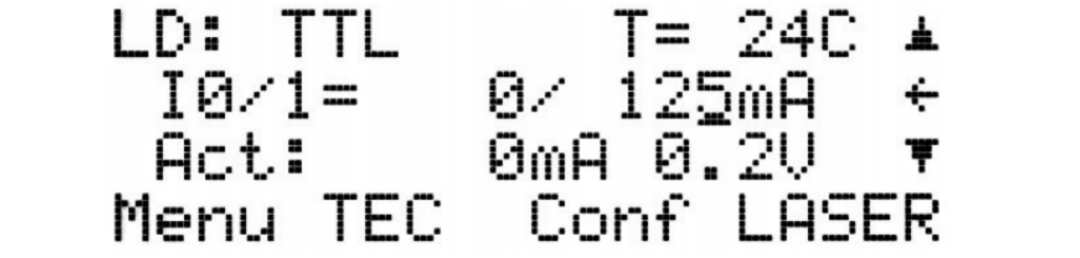

在TTL調制模式下，TTL輸入可以實現在任意兩個激光二極管電流之間切換。此時主屏幕上顯示的I0和I1均為任意可調。當TTL輸入端為0V（低電平）時，二極管的電流為I0，此時圖中為0mA；當TTL輸入端為5V（高電平）時，二極管的電流為I1，此時圖中為125mA。

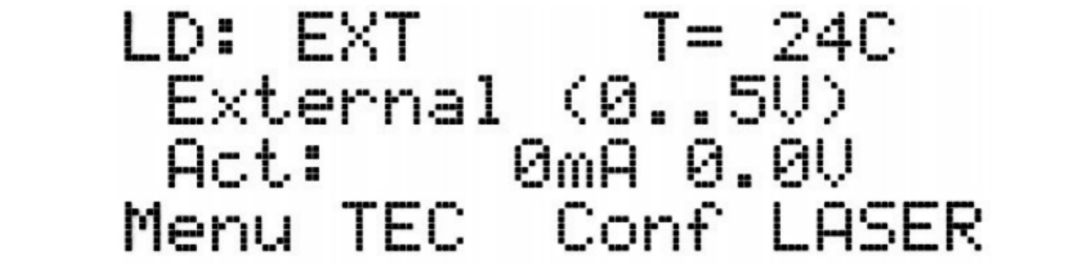

在外部模擬調制模式下，LDC10D會根據模擬調制輸入處的電壓波形（0V~5V max），輸出0A~1A的電流。模擬輸入阻抗為50Ω。模擬輸入具有輕微的非線性，建議在電流監視輸出上連接示波器來監測實際電流。最后使用保存功能可以直接保存參數。
